Czyste niklowe siatki faliste 3D projektowanie kanału przepływu dla elektrolizatora wody i gazu dystrybucji

Płaska sieć przenosi elektrony. W Changzhou DLX Alloy Co., Ltd., our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itW przeciwieństwie do obróbki dwubiegunowych płytowych pól przepływu, które kosztują setki dolarów za płytę,sieć falista zapewnia tę samą funkcję rozkładu przepływu przy ułamku kosztów i w przeciwieństwie do płaskich sieci, które opierają się na losowym szlaku uwalniania gazu, inżynieria geometrii falistej zapewnia, że każdy centymetr kwadratowy powierzchni elektrody jest zarówno dostarczany ze świeżą wodą, jak i bez przeszkód usuwany.i rodzaj podłoża wytworzonego zgodnie z projektem ogniw elektrolizatora.

W elektrolizatorze PEM pracującym przy 2 A/cm2, anoda wytwarza około 12 mililitrów tlenu na minutę na centymetr kwadratowy powierzchni aktywnej.przez porowatą warstwę transportową, i z komórki – wszystko to bez blokowania dostępu świeżej wody do katalizatora.tworzenie ograniczeń transportu masy, które ograniczają gęstość prądu.

Falista sieć oddziela przepływy na dwie strefy funkcjonalne: doliny kanału przenoszą wodę do elektrody, a szczyty kanału tworzą przestrzeń dla gazu do gromadzenia i wychodzenia.Dźwig falistego określa, ile równoległych ścieżek przepływu istnieje na centymetr szerokości elektrodyWysokość fal określa powierzchnię przekroju poprzecznego każdego kanału przepływowego, a zatem maksymalny przepływ gazu przed zablokowaniem kanału przez spalanie bąbelków.wysokość i wysokość określają pole przepływu hydrauliczne i są one zarówno parametry określają na rysunku.

• Przepływ z inżynierii, nie kanały losowe✓ Płaska siatka pomiędzy płytą dwubiegunową a elektrodą tworzy przypadkowe punkty styku.Włókna faliste tworzą deterministyczne równoległe kanały. Każdy centymetr kwadratowy elektrody widzi ten sam ciśnienie wody i tę samą drogę usuwania gazu./Współczesna jednolitość gęstości poprawia się. /Gorące punkty z lokalnego głodu wody znikają.

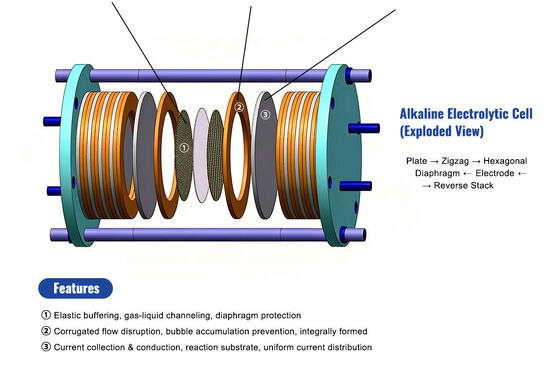

• Gorączka to rozstawiacz 1 element, 3 funkcjeW komórce alkalicznej o zerowej przepustowości potrzebne są: kolektor prądu, separator płynu i gazu oraz odległość pomiędzy elektrodą a błoną.Materiał sieciowy przenosi prądKanal falisty oddziela gaz od cieczy. Wysokość szczytu ustala lukę. Mniej komponentów oznacza mniej etapów montażu i mniej trybów awarii.
• Uformowane z naszej własnej siatki niklowej, nie z dwóch różnych dostawców. Nie kupujesz siatki od jednej firmy i masz ją falistej przez inną z każdą obwinianie drugiej jeśli gotowy komponent nie sprawdza się w testach komórkowych.
• Górę i wysokość korygowania utrzymywane zgodnie z tolerancjąNasz proces formowania biegów wykorzystuje precyzyjne rolki formowania z profilami zębów wyciętymi do określonego pasma i amplitudy.To nie są ogólne rolki faliste są one wycięte dla projektu pola przepływu.
• Zgrzewanie po formowaniu bez naprężenia, stabilne pod względem wymiarówBez odgrzewania po formacji, sieć powraca pod ciśnieniem stosów i wysokość kanału zmienia się.Roztwór grzejemy po utworzeniu, a siatka siedzi na określonej wysokości pod kompresją, cykl po cyklu.
• Strefy płaskich kontaktów na szczytach i dolinach dobry kontakt elektrycznyNasza opcja profilu trapezoidalnego zapewnia płaskie powierzchnie kontaktowe zarówno na szczycie (kontaktujące z sąsiednią warstwą powyżej), jak i dolinie (kontaktujące z warstwą poniżej).Maksymalnie zwiększa to obszar kontaktu elektrycznego w porównaniu z falą sinusoidalną, gdzie kontakt jest teoretycznie liniąWiększa powierzchnia styku = mniejsza odporność powierzchni = mniejsze napięcie ogniwa.

Większość firm oferujących siatkę falistą nie produkuje siatki, kupuje płaską siatkę, przeprowadza ją przez maszynę falistną i wysyła.warunki wygrzewania żaden z nich nie jest pod ich kontroląKiedy wydajność komórki zmienia się od partii do partii i wyśledzi się przyczynę do siatki, odkryjesz, że dostawca siatki zmienił źródło kabla bez powiadomienia nikogo,a nowy przewód ma 00,2% więcej żelaza niż w partii kwalifikacyjnej.

W DLX łańcuch jest liniowy i przejrzysty.Nasze walcowanie lub linia rysunkowa produkuje taśmę lub drut, który staje się płaską siatki podłożaNasz tkaninny taras czy prasa rozszerzająca tworzy płaską siatkę.Nasz piec z kontrolowaną atmosferą grzeje gotową siatkę falistą, aby zablokować geometrię profilu i złagodzić napięcia tworzącePięć kroków, jeden obiekt, jeden system jakości, jeden punkt odpowiedzialności.

• 12,000 m2 zintegrowanego obiektu√ stopienie, wyciąganie drutu, walcowanie taśm, tkactwo, rozszerzanie, falistowanie, wygrzewanie, inspekcja.

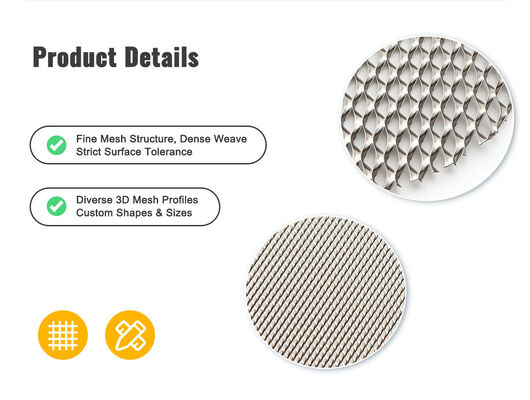

• Zdolność korozacyjna: pas 2,0−8,0 mm, amplituda 0,5−3,0 mm, profil sinusową lub trapezoidalną.Substrat: tkanina (wszystkie wzory) lub metalowe rozszerzenie.
• ISO9001 z pełną identyfikowalnością od stopu do siatki; akredytowany przez SGS; dostępna inspekcja BV i TÜV.

Źródło: Katalog produktów DLX Alloy.

Kontrola ze strony strony trzeciejSGS, BV lub TÜVBezpłatna próbka 5 kart do oceny rysunku elektrolizora OEM.

• Jak wybrać odpowiednią wysokość i amplitudę dla komórki?

  Zacznij od docelowej gęstości prądu i szybkości produkcji gazu na komórkę.Większa gęstość prądu wymaga większej zdolności usuwania gazu ̇ zwiększenie amplitudy lub zmniejszenie pasma, aby dodać powierzchnię przekroju kanału. Twoje modelowanie przepływu (CFD) powinno kierować początkowymi parametrami. Jeśli nie masz modelu CFD, możemy dostarczyć arkusze próbkowe w kombinacjach wysokości/amplitudy 2?? 3 do empirycznego testowania pojedynczej komórki.Większość klientów osiąga optymalną geometrię w ciągu dwóch iteracji.

• Czy falistwa może być ukierunkowana pod kątem krawędzi arkusza?

  Standardowe są kanały równoległe do długości arkusza, co jest zgodne z naturalnym kierunkiem przepływu od wejścia do wyjścia w większości konstrukcji komórek.45° w przypadku przepływu poprzecznego)W przypadku, gdy w trakcie obróbki płyty są obcinane pod określonym kątem, krawędzie obcinania będą przecinać kanały obcinania pod kątem ± niektóre otwarte końce kanału będą wystawione na widok.Możemy omówić, czy jest to dopuszczalne dla projektu lub czy orientacja roll formowania należy dostosować.

• Jaka jest najcieńsza siatka falista, jaką możesz wyprodukować?

  Całkowita grubość (grubość podłoża + amplituda falistej): minimum około 0,7 mm dla podłoża tkanego z drutem o długości 0,10 mm i amplitudą 0,5 mm.Praktyczny minimum zależy od średnicy drutu podłoża. Drut musi przetrwać gięcie na szczytach falistego bez pęknięciaW przypadku podłoża metalowego rozszerzonego minimalna grubość całkowita wynosi około 0,9 mm z arkuszem o grubości 0,15 mm i amplitudą 0,6 mm.

• Czy proces falistej obróbki szkodzi powierzchnice siatki?

  Nie, nasze rolki są wypolerowane, aby zapobiec oznakowaniu powierzchni na niklu.Odgrzewanie po utworzeniu usuwa wszelkie napięcia powierzchniowe z gięciaWarunki powierzchni gotowej siatki falistej są równoważne warunkom powierzchni płaskiego podłoża.

• Czy można wyprodukować faliste rozszerzone siatki tak samo jak faliste tkaniny siatki?

  Tak. Rozszerzona siatka niklowa może być falistowana w ten sam proces formowania. Kluczową różnicą jest to, że rozszerzona siatka ma kierunkowość wzór diamentu ma długą i krótką orientację.Kanały faliste powinny być wyrównane z kierunkiem LWD w celu zapewnienia maksymalnej integralności mechanicznej przez rolki formowaniaPotwierdzimy optymalną orientację podczas przeglądu rysunku.
