| Nazwa marki: | DLX |
| Numer modelu: | Niklowe rurki kapilarne |
| MOQ: | 5 kg |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |

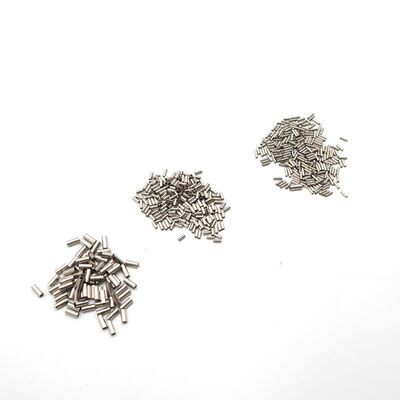

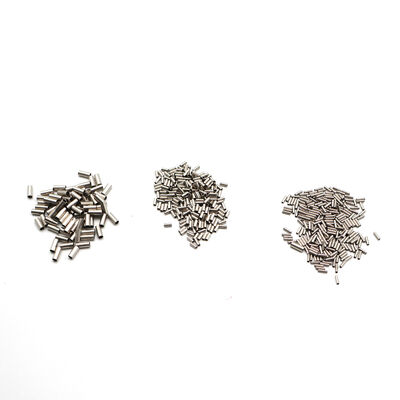

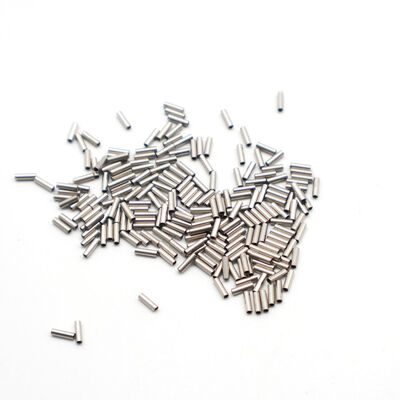

Uniwersalna kapilara niklowa o twardości 90–120 HB służy do dozowania powietrza przyrządowego i chemikaliów pod niskim ciśnieniem. Nie działa to w przypadku hydraulicznego przewodu sterującego pod ciśnieniem 5000 psi w głowicy odwiertu podmorskiego, gdzie ścianka rury musi wytrzymać ciśnienie rozrywające w temperaturze 150°C po zanurzeniu w wyprodukowanej wodzie nasyconej H₂S i CO₂. Do takich warunków firma DLX dostarcza nikiel kapilarny ciągniony na zimno z przebitych wgłębień na pływającym trzpieniu — bez spoiny wzdłużnej, bez strefy wtopienia, bez słabej płaszczyzny. Wyprodukowano zgodnie z normami ASTM B163 i ASME SB-163 dla bezszwowych niklowych rur wymiennika ciepła i skraplacza, z pełną normą EN 10204 3.1 MTC na ciepło i dostępną weryfikacją strony trzeciej SGS. To nie jest ta sama kapilara, którą dostarczamy do laboratoryjnej chromatografii gazowej. Został zaprojektowany specjalnie do zastosowań na polach naftowych: hydraulicznych przewodów uruchamiających, kapilar wtrysku środków chemicznych, przewodów do pomiaru ciśnienia w odwiercie i górnych rurek instrumentów, gdzie wyciek jest zdarzeniem zapewniającym bezpieczeństwo, a nie ponowną kalibracją.
| Parametr | Zakres | Tolerancja |
|---|---|---|
| Średnica zewnętrzna (OD) | 1,0 – 20 mm | ±0,05 mm |
| Grubość ścianki | 0,15 – 2,5 mm | ±8% odchylenia obwodowego maks |
| Długość (prosta) | Do 6 m | Tolerancja cięcia ±2 mm |
| Długość (zwinięta) | Do 2000 m (cienkościenne ≤ 3 mm OD) | Ciągłe o pojedynczej długości, bez spawów orbitalnych |
| Stan dostawy | Ciągnione na zimno; wyżarzane (90–120 HB) lub na zamówienie | |
| Obowiązujące standardy | ASTM B163 / ASME SB-163 (bezszwowa rura niklowa); ASTM B161, B725 w celach informacyjnych | |
Niestandardowe kombinacje ścian OD * poza standardowym zakresem na zamówienie. W zapytaniu należy podać MAWP w celu potwierdzenia grubości ścianki.
| Nieruchomość | Bez szwu (ciągnione na zimno) | Spawane (szew wzdłużny) |
|---|---|---|
| Ciśnienie rozrywające przy równej ścianie | 100% obliczonych wartości — bez obniżenia parametrów szwów | Obniżone 15–25% — współczynnik wydajności złącza spawanego 0,75–0,85* |
| Kwaśna obsługa (H₂S) | Brak podatności na SSC – jednorodna mikrostruktura | Weld HAZ jest preferowanym miejscem inicjacji SSC zgodnie z NACE MR0175 |
| Cykliczne zmęczenie ciśnieniowe | Brak nieciągłości mikrostrukturalnych powodujących powstawanie pęknięć | Linia wtopienia spoiny jest głównym miejscem inicjacji pęknięć zmęczeniowych |
| Jednolitość ściany (360°) | ±8% — kontrolowane za pomocą pływającego trzpienia | ±15% — ścieg spoiny tworzy miejscową grubą plamę; HAZ może być cieńszy |
| Koszt za metr | Premia 20–40% — więcej losowań | Niższe — ciągłe formowanie pasków, większa przepustowość |
| Pasuje do ropy i gazu | Linie sterujące HPHT, podmorskie pępowiny, kwaśna obsługa | Powietrze użytkowe niskiego ciśnienia, przewód niekrytyczny |
| średnica zewnętrzna (mm) | Ściana (mm) | Obliczony rozerwanie (MPa) | Obliczony wybuch (psi) | MAWP przy 4:1 SF (MPa) |
|---|---|---|---|---|
| 3.0 | 0,50 | 57 | 8220 | 14.2 |
| 3.0 | 0,75 | 85 | 12330 | 21.3 |
| 6,0 | 0,50 | 28 | 4110 | 7.1 |
| 6,0 | 1,00 | 57 | 8220 | 14.2 |
| 10,0 | 1,00 | 34 | 4930 | 8,5 |
| 10,0 | 1,50 | 51 | 7400 | 12.8 |
| 12,0 | 2.00 | 57 | 8220 | 14.2 |
Obliczane według wzoru Barlowa: P = (2 * S * t) / D gdzie S = 170 MPa (granica plastyczności, wyżarzony Ni200). Test hydrostatyczny do 1,5* MAWP dostępny na żądanie. W przypadku zastosowań wymagających wyższego MAWP przy równoważnej średnicy zewnętrznej należy określić pogrubioną ściankę lub potwierdzić maksymalne ciśnienie robocze na zapytanie.
| Środowisko | Stan | Ni200 | Stal nierdzewna 316L |
|---|---|---|---|
| H₂S (kwaśny gaz) | ≤ 1 psi ciśnienie cząstkowe, ≤ 150°C | Brak SSC — odporność według definicji NACE MR0175 | Podatny na SSC w SWC – wymaga obróbki cieplnej po spawaniu |
| CO₂ (słodka korozja) | Rozpuszczony CO₂, pH 4–5, ≤ 100°C | Szybkość korozji < 0,01 mm/rok | 0,1–0,5 mm/rok — ryzyko wżerów na spoinach |
| Chlorek SCC | > 1000 ppm Cl⁻, > 60°C | Odporny – brak chlorkowego mechanizmu SCC w czystym niklu | Wrażliwy powyżej 60°C – zwłaszcza na spoinach i obszarach obrabianych na zimno |
| Wytworzona woda | 50 000–200 000 ppm TDS, 80–150°C | Korozja ogólna < 0,02 mm/rok | Korozja wżerowa i szczelinowa — niezalecana bez hamowania |
| Standard | Tytuł | Znaczenie dla kapilary niklowej |
|---|---|---|
| ASTM B163 | Bezszwowe rury skraplacza i wymiennika ciepła z niklu i stopu niklu | Norma podstawowa — bezpośrednio reguluje bezszwową niklową rurkę kapilarną do zastosowań związanych z granicą ciśnienia i przewodzeniem ciepła. Jest to prawidłowy standard dla kapilary ropy i gazu. |
| ASMESB-163 | Bezszwowe rury skraplacza i wymiennika ciepła z niklu i stopu niklu (kocioł i zbiornik ciśnieniowy ASME, wydanie kodowe) | Odpowiednik kodu zbiornika ciśnieniowego ASTM B163. Wymagane, gdy kapilara jest częścią układu ciśnieniowego ASME sekcja VIII lub B31.3. |
| ASTM B161 | Bezszwowa rura i rurka z niklu | Ma zastosowanie do bezszwowych rur niklowych o większej średnicy i cięższych ściankach. Odniesienie, gdy wymiary kapilar są zbliżone do wymiarów rur o małych średnicach. |
| ASTM B725 | Spawana rura ze stopu niklu i niklu i miedzi | Norma referencyjna dla spawanej alternatywy. Kapilara DLX jest bezszwowa i przekracza wymagania dotyczące integralności tej normy. |
| NACE MR0175 / ISO 15156 | Materiały do stosowania w środowiskach zawierających H₂S przy produkcji ropy i gazu | Nikiel 200 (UNS N02200) jest wymieniony jako dopuszczalny do kwaśnego spożycia bez podatności na pękanie środowiskowe. |
ASTM B163 to właściwa i bezpośrednio stosowana norma dotycząca bezszwowych rurek kapilarnych z niklu. ASTM A240 (płyta ze stali nierdzewnej) i ASTM A182 (łączniki ze stali kutej) nie mają zastosowania do niklowych rurek kapilarnych — regulują one całkowicie różne rodziny materiałów i postaci produktów. DLX poświadcza zgodność z limitami chemicznymi i mechanicznymi B163 w przypadku każdej przesyłki.
| Stopień | Zawartość Ni | Dopasowanie do zastosowań w przemyśle naftowym i gazowym | Cena referencyjna (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6% | Standard — hydrauliczne przewody sterujące, wtrysk substancji chemicznych, górne przewody instrumentu | 62 – 70 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Wysoka temperatura — przewody czujników w odwiercie, śledzenie pary, przewody pilotowe pochodni powyżej 315°C | 66 – 75 |
| N4 | ≥ 99,9% (Ni+Co) | Usługi krytyczne — podmorskie linie sterujące głowicy odwiertu, środowiska kwaśnego gazu bogatego w H₂S | 82 – 92 |
| N6 | ≥ 99,5% (Ni+Co) | Użyteczność ogólna — pneumatyczne przewody sterujące, niekrytyczne powietrze przyrządowe, przewód ochronny | 52 – 60 |
Ceny FOB Shanghai, zamówienia 5–500 kg. Ceny wolumenowe dla kontraktów rocznych. MOQ: 5 kg. Kontrola strony trzeciej SGS dostępna na żądanie. Dostawa standardowa 7–25 dni roboczych.
| Element | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Źródło: katalog produktów DLX Alloy. EN 10204 3.1 MTC z pełnym składem zawartym w każdej przesyłce. Dostępna weryfikacja przez stronę trzecią SGS.
| Nieruchomość | Wartość | Jednostka |
|---|---|---|
| Wytrzymałość na rozciąganie (Rm) | ≥ 462 | MPa |
| Wydłużenie (A5) | ≥ 35 | % |
| Twardość | 90 – 120 | HB (wyżarzany) |
| Moduł sztywności (moduł ścinania) | ~ 76 | GPa (KN/mm²) |
| Gęstość | 8,89 | g/cm3 |
| Temperatura topnienia | 1435 – 1446 | °C |
| Temperatura Curie’go | 358 | °C |
| Maksymalna temperatura pracy | 600 | °C |
| Oporność elektryczna (20°C) | 0,096 * 10⁻⁶ | Ω·m |
| Przewodność cieplna | 70.2 | W/m·K |
| WRC (20–100°C) | 13,3 * 10⁻⁶ | m/m·°C |
| Ciepło właściwe | 456 | J/kg·°C |
| Konstrukcja rurowa | Bez szwu — ciągnione na zimno na trzpieniu, bez spoiny wzdłużnej | |
| Norma materiałowa | ASTM B163 / ASME SB-163; Odniesienie NACE MR0175 | |
Źródło: katalog produktów DLX Alloy. Temperatura Curie 358°C na podstawie opublikowanych danych dotyczących właściwości fizycznych niklu. EN 10204 3.1 MTC przy każdej dostawie.
| Parametr | Zakres standardowy | Notatki |
|---|---|---|
| Oceny | Ni200, Ni201, N4, N6 | Monel dostępny do obsługi wody morskiej |
| Budowa | Bezszwowe, ciągnione na zimno | Brak spoiny wzdłużnej — klasa HPHT |
| Zakres OD | 1,0 – 20 mm | Tolerancja ±0,05 mm |
| Grubość ścianki | 0,15 – 2,5 mm | Określ MAWP dla potwierdzenia obliczeń ściennych |
| Długość | Prosto do 6 m; zwinięty do 2000 m | Zwijane do cienkościennych ścianek o średnicy zewnętrznej ≤ 3 mm |
| Standardy | ASTM B163 / ASME SB-163; NACE MR0175 | Pełna certyfikacja materiałowa na ciepło |
| Testowanie stron trzecich | SGS zaakceptowane | Umów się na zapytanie |
| MOQ | 5 kg | Dostępna próbka do kwalifikacji ciśnienia |
Dostawa:7–25 dni roboczych. Dostępna usługa przyspieszona. Fracht lotniczy < 30 kg; fracht morski masowy. Wyjazd: Szanghaj.
Changzhou DLX Alloy Co., Ltd. certyfikuje swoje bezszwowe kapilary niklowe zgodnie z ASTM B163 i ASME SB-163 — nie dlatego, że te standardy brzmią wiarygodnie, ale dlatego, że są to standardy, które faktycznie regulują bezszwowe rurki niklowe w zakresie usług związanych z ciśnieniem i transferem ciepła. Inżynierowie zajmujący się zaopatrzeniem w ropę i gaz oraz inspektorzy zewnętrzni znają różnicę między B163 (rura niklowa) a A240 (płyta ze stali nierdzewnej). Od 2002 roku w naszym zakładzie w Changzhou, wytwarzającym wyłącznie nikiel, o powierzchni 12 000 m², produkujemy bezszwowe rury niklowe do zastosowań w wydobyciu, środkowym i dalszym wydobyciu ropy i gazu – od podmorskich hydraulicznych linii sterujących po rurociągi do przyrządów rafinerii na lądzie. Certyfikat ISO9001, wydajność miesięczna 500 ton, obsługa klientów z sektora energetycznego w ponad 40 krajach. Każda przesyłka zawiera specyficzną dla ciepła normę EN 10204 3.1 MTC ze zmierzonymi właściwościami chemicznymi i mechanicznymi udokumentowanymi zgodnie z limitami specyfikacji ASTM B163.
ASTM B163 dotyczy bezszwowych rur skraplaczy i wymienników ciepła z niklu i stopów niklu — jest to właściwa norma dla kapilar niklowych w wszelkich zastosowaniach związanych z ograniczeniem ciśnienia lub przenoszeniem ciepła. ASTM A240 dotyczy płyt, arkuszy i taśm ze stali nierdzewnej – a nie rur i niklu. Norma ASTM A182 dotyczy kołnierzy i złączek rurowych z kutej stali stopowej – nie rurek kapilarnych ani niklu. Cytowanie A240 lub A182 w przypadku niklowego produktu kapilarnego jest błędem w specyfikacji materiału. DLX poświadcza certyfikatem B163 na ciepło w każdej przesyłce.
Tak. Nikiel 200 (UNS N02200) jest wymieniony jako dopuszczalny do kwaśnego spożycia zgodnie z NACE MR0175/ISO 15156 bez podatności na pękanie środowiskowe. Nie podlega pękaniu naprężeniowemu siarczkowemu i jest odporny na kruchość wodorową przy typowych ciśnieniach cząstkowych w głowicy odwiertu. W przypadku bardzo agresywnych środowisk gazów kwaśnych, w których występuje H₂S powyżej 1 psi i temperatury powyżej 150°C, zalecana jest kapilara klasy N4 (99,9% Ni) lub Monel 400. Podaj stężenie H₂S i warunki pracy, aby uzyskać zalecenia materiałowe.
Ciśnienie rozrywające jest zgodne ze wzorem Barlowa: P = (2 * S * t) / D. W przypadku wyżarzonego Ni200 (wydajność S ≈ 170 MPa), kapilara o ściance 6 mm OD * 1 mm daje w przybliżeniu 57 MPa (8220 psi) rozerwanie i zalecaną MAWP 14,2 MPa przy współczynniku bezpieczeństwa 4:1. Aby zapoznać się z typowymi kombinacjami średnicy zewnętrznej/ściany, należy zapoznać się z powyższą tabelą referencyjną ciśnienia rozrywającego. Podaj docelowy MAWP w zapytaniu o potwierdzenie grubości ścianki.
Tak. Inspekcja strony trzeciej SGS jest akceptowana i organizowana w naszym zakładzie w Changzhou. Inspektor jest świadkiem identyfikacji materiału, weryfikacji wymiarów, pobierania próbek i testów mechanicznych. BV, TÜV i DNV mogą być również uwzględnione — należy to potwierdzić przy składaniu zamówienia. Raport z inspekcji jest dołączony do dokumentacji wysyłkowej.
Tak. W przypadku cienkościennych kapilar (≤ 3 mm OD, ścianka ≤ 0,5 mm) dostarczamy ciągłe zwoje o długości 500–2000 metrów na szpulę – ciągnione jako pojedynczy ciągły odcinek bez spoin orbitalnych. W zapytaniu podaj wymaganą długość ciągłą, średnicę zewnętrzną, ścianę i stan dostawy. Wykonalność i pojemność szpuli potwierdzamy w ciągu 24 godzin.
