| Nazwa marki: | DLX |
| Numer modelu: | Czysty nikiel |
| MOQ: | 15 KG |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Możliwość zaopatrzenia: | 500 ton miesięcznie |

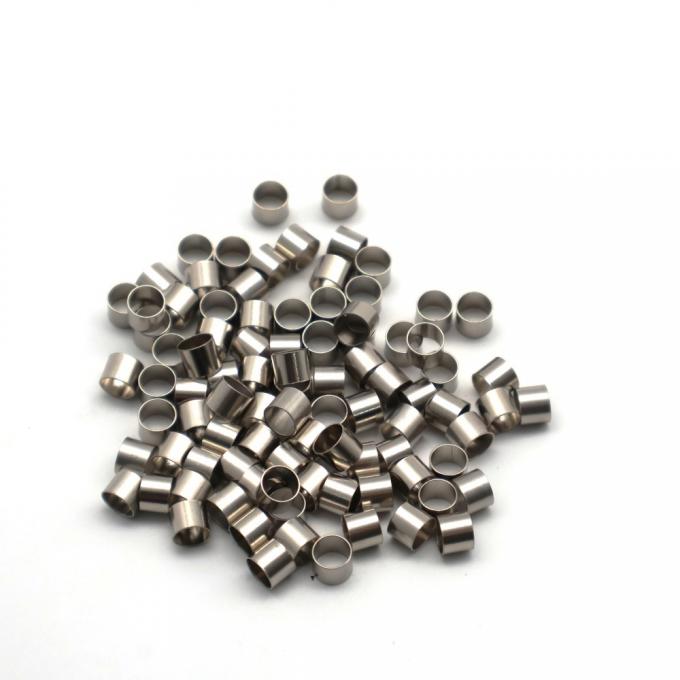

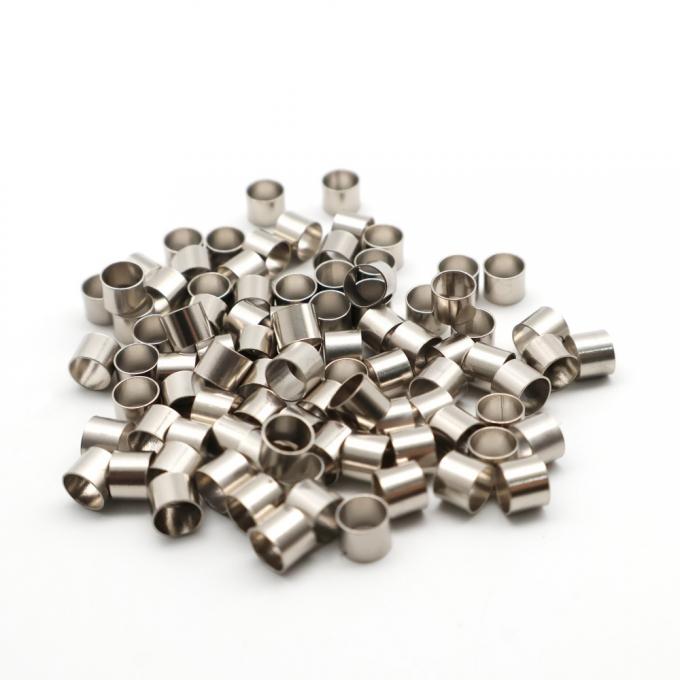

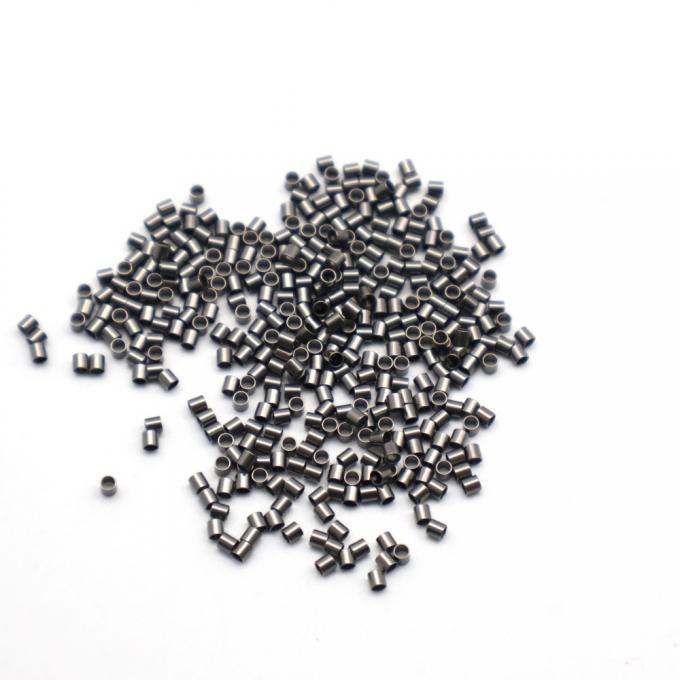

Większość dostawców włosowatych dostarcza standardowe długości 1 metra lub 3 metry i oczekuje, że sam je obcinasz.To nie działa, gdy budujesz 200 identycznych pętli próbkowych chromatografii gazowej, z których każda wymaga 247 mm ± 1 mm włosowców niklowych z rozszerzonymi końcówkami, a harmonogram produkcji nie może pochłonąć dodatkowego kroku cięcia, odgrzewania i kontroli jakości.DLX wysyła specjalnie wycięte kapillary niklowe do dokładnie określonej długości, w profile okrągłym, kwadratowym lub płaskim, z N4, N6, Ni200 lub Ni201.Żadnego złomu., i brak różnic wymiarowych w partii.
| Parametry | Okrągłe | Kwadrat | Płaska / prostokątna |
|---|---|---|---|
| Wymiar zewnętrzny | OD 0,5 mm | Strona 1.0 ️ 4,0 mm | Szerokość * Wysokość |
| Wewnętrzny wymiar | ID 0,3 ️ 5,0 mm | Otwór 0,5 mm | Otwór |
| Gęstość ściany | 0.1 ️ 0,5 mm | 00,15 0,5 mm | 00,15 0,5 mm |
| Długość | Wycięte na zamówienie według specyfikacji, tolerancja cięcia ± 1 mm; maksymalnie 6 m na kawałek | ||
| Tolerancja (OD / strona) | ± 0,05 mm | ± 0,05 mm | ± 0,10 mm |
| Warunki dostawy | Wyrzucone na zimno, jaskrawe, podgrzewane wodorem; dostępne wykończenie polerowane | ||
Wszystkie profile dostępne w formach N4, N6, Ni200, Ni201.Zamówienia na 100+ sztuk na zamówienie wysyłane z raportem inspekcji wielkości partii.
| Kryteria | Okrągłe | Kwadrat | Płaska / prostokątna |
|---|---|---|---|
| Wydajność przepływu płynu | Optymalny najniższy ΔP na jednostkę przekroju | ~10% wyższe ΔP przy równej powierzchni przepływu | Wyższa prędkość → wyższy ΔP ?? węższy kanał |
| Przekaz ciepła zewnętrznego | Wskaźnik wyjściowy π * OD | ~27% więcej niż okrągłe przy równej średnicy hydraulicznej | Najwyższa duża płaska powierzchnia dla płaskich źródeł ciepła/spływaczy |
| Przestrzeń ograniczona | Wymaga okrągłego otworu lub zacisku | Samoregulowanie w kwadratowych szczelinach; ładowanie w czysty sposób | Idealny do wąskich, płaskich jam i zespołów laminowanych |
| Minimalny promień zakrętu | ~2* OD (bez mandryli) | ~2.5* strona (płaska twarz); twardsza w kącie | Minimalne wymiary cienkie 3*4* |
| Typowe zastosowanie | Kolumny GC, dawkowanie chemiczne, przewody pneumatyczne | Wymienniki ciepła, bloky zarządzania cieplnym, obudowy czujników | Przewody urządzeń medycznych, kompaktowe szczeliny przyrządów, płyty chłodzące |
| Materiał | Przewodność cieplna (W/m·K) | Korrozja w wilgotnym powietrzu | Wycieranie jonów w mediach o wysokiej czystości | Maksymalna temperatura użytkowania |
|---|---|---|---|---|
| Nichel 200 | 70.2 | Brak oksydu biernego, grubość nanometrów | Zaniedbywalny stabilny tlenek; brak uwalniania Cu2+ | 600°C |
| Miedź (C11000) | 388 | Utlenia Cu2O/CuO skala pogarsza przewodność | Znaczące uwalnianie Cu2+; katalizator w strumieniach organicznych | 200°C (szybkie utlenianie powyżej) |
| 316L nierdzewna | 16.3 | Odporny na wgniecanie się w wilgotności Cl− | Niskie Fe/Cr/Ni jony wykrywalne na poziomie ppb | 870°C |
| Aluminium 6061 | 167 | Pasywacja Al2O3 ∼ ryzyko galwaniczne | Nieodpowiednie Al3+ uwalnianie; reaktywny z kwasami/zasadowymi | 200°C (straty wytrzymałości powyżej) |
Nikel 200 przewodnictwo cieplne z katalogu produktów DLX. Nikel zajmuje praktyczną pozycję środkową: 4,3* przewodnik bardziej niż 316L, bez utleniania miedzi, wycierania jonów,ryzyko aktywności katalitycznej w czułych systemach płynów analitycznych i medycznych.
| Standardowy | Tytuł | Znaczenie |
|---|---|---|
| ASTM B163 | Pozostałe urządzenia, włączając urządzenia do pomiaru ciepła | Podstawowa norma |
| ASTM B161 | Rury i rurki bezszwowe z niklu | Referencja dla bezszwowej rurki niklowej o większej średnicy i cięższej ścianie |
| ASTM B725 | Pozostałe, o szerokości przekraczającej 600 mm | Referencja dla alternatywy spawanej; kapillary DLX są bezszwowe i przekraczają tę normę |
| EN 10204 3.1 | Produkty metalowe ¢ Rodzaje dokumentów kontrolnych | Świadectwo badania materiału w odniesieniu do ciepła włączone do każdej przesyłki |
| Klasa | Ni Zawartość | Najlepsze zastosowanie specjalistyczne | Cena referencyjna (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6% | Standardowe kolumny GC, dawkowanie chemiczne, kapillary zarządzania cieplnym | 56 ¢ 64 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Wysokotemperaturowe linie do pobierania próbek z pieców ▌, przewody czujników lotniczych powyżej 315°C | 60 ¢ 68 |
| N4 | ≥ 99,9% (Ni+Co) | Ultraczyste implanty medyczne, dostarczanie gazu półprzewodnikowego, wejścia spektrometryczne masowe | 76 ¢ 86 |
| N6 | ≥ 99,5% (Ni+Co) | Kosztowo efektywne √ ogólne przemysłowe przeładunki płynów, pneumatyczne linie sterowania logicznego | 46 ¢ 54 |
Ceny FOB Shanghai, zamówienia o wadze 5 500 kg. Ceny objętościowe dla rocznych umów. MOQ: 5 kg. Bezpłatna próbka (0,5 kg Ni200) do oceny długości cięcia i wymiarów.Standardowa dostawa 3 ̇7 dni roboczych dla wymiarów na magazynie; 7-15 dni w przypadku profili na zamówienie.
| Elementy | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | / | / |
| Ni | / | / | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Tak. | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | / | / |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | / | / |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
Źródło: Katalog produktów stopu DLX. EN 10204 3.1 MTC z pełnym składnikiem zawartym w każdej przesyłce.
| Nieruchomości | Wartość | Jednostka |
|---|---|---|
| Wytrzymałość na rozciąganie (Rm) | ≥ 462 | MPa |
| Wyciąganie (A5) | ≥ 35 | % |
| Twardość | 90 ¢ 120 | HB (przepalone) |
| Moduł cięcia | ~ 76 | GPa |
| Gęstość | 8.89 | g/cm3 |
| Punkt topnienia | 1435 1446 | °C |
| Temperatura Curie | 358 | °C |
| Maksymalna temperatura pracy | 600 | °C |
| Ciepło specyficzne | 456 | J/kg·°C |
| Odporność elektryczna (20°C) | 00,096 * 10−6 | Węgiel |
| Przewodność cieplna | 70.2 | W/m·K |
| CTE (20-100°C) | 13.3 * 10−6 | m/m·°C |
| Budowa rur | Bez szwu cold-drawn over mandrel, no longitudinal weld | |
| Dostępne profile | Okrągłe, kwadratowe, płaskie | |
| Standardy materiałowe | ASTM B163; B161, B725 do celów odniesienia | |
Źródło: Katalog produktów stopu DLX. Temperatura Curie 358°C z opublikowanych danych dotyczących właściwości fizycznych niklu. EN 10204 3.1 MTC z każdą przesyłką.
| Parametry | Zakres standardowy | Uwaga: |
|---|---|---|
| Wyniki | Ni200, Ni201, N4, N6 | Czyste niklo ️ bez dodatków stopu |
| Profile | Okrągłe, kwadratowe, płaskie | Wyjaśnij w czasie zapytania |
| OD / wymiar boków | Okrągłe 0,5 ̇6,0 mm; kwadratowe 1,0 ̇4,0 mm | Tolerancja ±0,05 mm |
| Gęstość ściany | 0.1 ️ 0,5 mm | ±8% zmienności obwodu |
| Długość cięcia | Wymagania dotyczące: | ±0,5 mm dostępne na żądanie |
| Wykończenie powierzchni | Jasny (H2 wygrzewany), Polerowany | Wyjaśnij w czasie zapytania |
| Stan końcowy | Wycięte kwadratowo, odkurzone | Na żądanie końcówki wypełnione/przekręcone |
| Pakiet | Indywidualny rękaw PE + karton / etui | Sprawozdanie z inspekcji partii dla 100 sztuk lub więcej |
| MOQ | 5 kg | Bezpłatna próbka do walidacji długości cięcia |
Dostawa:3 7 dni roboczych dla wymiarów na magazynie i standardowych długości cięć. Profile niestandardowe lub nie na magazynie OD / ściana: 7 15 dni. Fracht lotniczy < 30 kg; fracht morski dla hurtowych. Odlot: Szanghaj.
Zespół Changzhou DLX Alloy Co., Ltd. tworzy własny bezszwedzony kapillarny niklu, a następnie go tnie.000 m2 zakładu wyłącznie niklowego w Changzhou zastosował taką samą dyscyplinę na stacji cięcia jak na ławce rysunkowej: kalibrowane cyfrowe pomiar długości, raportowanie inspekcji statystycznych na poziomie partii i identyfikowalność poszczególnych części do pojedynczego ciepła stopu.Niezależnie od tego, czy zamówienie wynosi 50 sztuk na 247 mm dla chromatografii gazowej OEM lub 21000 sztuk na 32 mm dla producenta urządzeń medycznych, każda część opuszcza nasz zakład w granicach tolerancji i przybywa do waszej gotowej do instalacji.obsługując wyspecjalizowanych producentów w ponad 40 krajach.
Standardowa tolerancja cięcia wynosi ± 1 mm, zweryfikowana za pomocą kalibrowanych kaliberów cyfrowych na pierwszym artykule i co 50. kawałek.Zamówienia na 100+ sztuk na zamówienie wysyłane z raportem inspekcji wielkości partii pokazującym min, maksymalna i średnia długość w badanej próbce.
Kwadratowy kapillarny zwiększa powierzchnię zewnętrznego przeniesienia ciepła o ~ 27% w porównaniu z okrągłym przy równej średnicy hydraulicznej wybierz go dla bloków zarządzania cieplnym i układów wymienników ciepła.Płaska kapillaryczna mieści się w wąskich płaskich szczelin w zestawach laminowanychJeśli Twoim podstawowym wymogiem jest przepływ płynu z minimalnym spadkiem ciśnienia, okrągły jest optymalny.
DLX bezszwowy kapillarz ma ID wyciągnięty na zimno bez wzdłużnego szwu spawania bez szczeliny do uchwycenia pozostałości próbki.Wydzielanie wodoru usuwa wszystkie pozostałości smaru.. Elektrolizowane ID (Ra < 0,2 μm) jest dostępne jako proces wtórny
Tak. Jedno zamówienie może zawierać wiele specyfikacji długości cięcia, na przykład 100 sztuk o długości 150 mm i 200 sztuk o 320 mm, wszystkie z tej samej klasy i OD / ściany. Każda długość jest zestawiona, oznaczona,i kontrolowane oddzielnie. Jeden standard EN 10204 3.1 MTC obejmuje chemię; odrębne sprawozdania z inspekcji partii w zależności od długości.
Miedź przewodzi ciepło 5,5* lepiej (388 w/m·K w porównaniu z 70,2 w/m·K), ale utlenia się powyżej 200°C, wylewa Cu2+ do strumieni wodnych i katalizuje reakcje organiczne.3* bardziej przewodzący niż nierdzew 316L (16.3 W/m·K) wystarcza do większości zadań związanych z zarządzaniem cieplnym bez problemów ze zgodnością miedzi z materiałami.
