5s
+1
Submission successful!
|
| Nazwa marki: | DLX |
| Numer modelu: | Czysty metal niklu |
| MOQ: | 15 KG |
| Warunki płatności: | L/C, T/T, Western Union, VTB |
| Możliwość zaopatrzenia: | 500 ton miesięcznie |
Drut łamie się na dwa sposoby: pęka, gdy nie może się już odkształcać, lub koroduje, aż przekrój nośny zniknie. Oba rodzaje uszkodzeń są zapisane w strukturze krystalicznej, zanim drut zostanie w ogóle naciągnięty. Sieć regularna centrowana na ścianach czystego niklu zapewnia 12 systemów poślizgu do odkształcania – dlatego drut ten rozciąga się o ≥35% bez umocnienia zgniotowego do zerwania i dlatego zachowuje swoją wytrzymałość w niskich temperaturach, gdzie metale o sieci regularnej centrowanej na ciele stają się kruche. Odporność na korozję uzupełnia parę: stabilna warstwa pasywna, która odtwarza się po uszkodzeniu powierzchni, na drucie od 0,025 mm do 10 mm, dostępnym w magazynie do natychmiastowej wysyłki.
| Średnica | Tolerancja | Typowa forma dostawy |
|---|---|---|
| 0,025 mm (ultra-cienki) | ±0,003 mm | Szpula, długość ciągła |
| 0,05–0,5 mm | zgodnie z rysunkiem | Szpula, długość ciągła |
| 0,5–10 mm | zgodnie z rysunkiem | Nawój, długość ciągła |

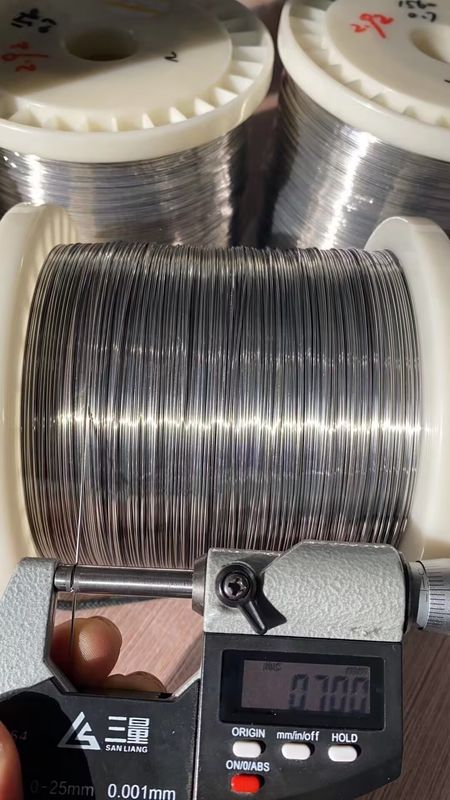

Średnica weryfikowana za pomocą miernika laserowego na każdej szpuli; tolerancja średnic powyżej 0,05 mm jest potwierdzana zgodnie z rysunkiem przed produkcją.
Metale o sieci regularnej centrowanej na ścianach odkształcają się przez poślizg na płaszczyznach o największym upakowaniu. Z 12 aktywnymi systemami poślizgu, drut FCC redystrybuuje naprężenia zamiast je koncentrować — mechanizm stojący za wyżarzonym wydłużeniem ≥35% i bezpiecznym formowaniem do ultra-cienkich średnic.
| Właściwość | Czysty nikiel FCC | Metale BCC (np. żelazo, stal) |
|---|---|---|
| Aktywne systemy poślizgu | 12 — naprężenie łatwo się redystrybuuje | Mniej efektywne — naprężenie lokalizuje się |
| Przejście od plastycznego do kruchego | Brak | Obecne w niskich temperaturach |
| Wytrzymałość w niskich temperaturach | Zachowana | Spada wraz z temperaturą |
| Formowalność | Wysoka — przyjazna do ciągnięcia i nawijania | Niższa przy małych średnicach |
Dlatego właśnie drut niklowy, a nie stalowy, jest wybierany tam, gdzie cienkie średnice spotykają się z zginaniem, zimnym otoczeniem i korozją.
Metale BCC tracą udarność wraz ze spadkiem temperatury; nikiel FCC nie. Czysty nikiel zachowuje swoją plastyczność w temperaturach kriogenicznych, co czyni drut niklowy FCC niezawodnym wyborem do aparatury i elementów grzejnych w sprzęcie związanym z zimnym łańcuchem, LNG i chłodnictwem.
| Stan | Zachowanie |
|---|---|
| Temperatura pokojowa | ≥35% wydłużenia, 90–120 HB wyżarzone |
| Praca poniżej zera | FCC — zachowana wytrzymałość, brak przejścia |
| Cykl zginania | Poślizg rozkłada naprężenia; umocnienie zgniotowe kontrolowane przez wybór hartowania |
| Atmosfera korozyjna | Warstwa pasywna odtwarza się po uszkodzeniu powierzchni |
Stabilna warstwa pasywna niklu jest odporna na atmosfery przemysłowe, kondensację i łagodne narażenie chemiczne, podczas gdy rezystywność wynosi 0,096 μΩ·m (20 °C) — przewidywalne zachowanie dla grzałek, czujników i bezpieczników, które nie mogą się zmieniać.
| Właściwość | Wartość |
|---|---|
| Rezystywność (20 °C) | 0,096 μΩ·m |
| Przewodność cieplna | 70,2 W/m·K |
| Temperatura Curie | 358 °C |
| Temperatura topnienia | 1435–1446 °C |
| Tryb korozji | Warstwa pasywna, samonaprawiająca się |
| Gatunek | Zawartość Ni | Najlepsze zastosowanie | Cena referencyjna (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥99,9% | Elektronika próżniowa | 420–480 |
| Ni201 | ≥99,0% | Praca w wysokich temperaturach | 350–390 |
| Ni200 | ≥99,2% | Baterie, chemiczne | 340–380 |
| N6 (NP2) | ≥99,5% | Korozja przemysłowa | 300–340 |
Port FOB Chiny, w zależności od rozmiaru szpuli i ilości. Ostateczna wycena zgodnie z rysunkiem.
Źródło: katalog produktów DLX, rodzina czystego niklu (gatunki N4 / N6 / Ni200 / Ni201).
| Pierwiastek (wagowo %) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99,9 | 99,5 | — | — |
| Ni | — | — | ≥99,0 | ≥99,2 |
| C | ≤0,01 | ≤0,10 | ≤0,02 | ≤0,15 |
| Cu | ≤0,015 | ≤0,10 | ≤0,25 | ≤0,25 |
| Si | ≤0,03 | ≤0,10 | ≤0,35 | ≤0,35 |
| Mn | ≤0,002 | ≤0,05 | ≤0,35 | ≤0,35 |
| Fe | ≤0,04 | ≤0,10 | ≤0,40 | ≤0,40 |
| S | ≤0,001 | ≤0,005 | ≤0,01 | ≤0,01 |
| P | ≤0,001 | ≤0,002 | — | — |
| Mg | ≤0,01 | ≤0,10 | — | — |
| Właściwość | Wartość |
|---|---|
| Gęstość | 8,908 g/cm³ |
| Temperatura topnienia | 1435–1446 °C |
| Temperatura Curie | 358 °C |
| Wytrzymałość na rozciąganie (wyżarzone) | ≥462 MPa |
| Wydłużenie (wyżarzone) | ≥35% |
| Twardość (wyżarzone) | 90–120 HB |
| Moduł ścinania | ≈76 GPa |
| Rezystywność elektryczna | 0,096 μΩ·m (20 °C) |
| Przewodność cieplna (Ni200) | 70,2 W/m·K |
| Pozycja | Szczegół |
|---|---|
| Forma | Drut drobny na szpuli, długość ciągła |
| Średnica | 0,025–10 mm |
| Struktura krystaliczna | FCC (regularna centrowana na ścianach) |
| Hartowanie | Wyżarzony (M) / półtwardy / twardy, zgodnie z procesem nawijania i formowania |
| Powierzchnia | Czysta, kontrolowana pod kątem tlenków; jasna lub matowa |
| Opakowanie | Plastikowa szpula + folia barierowa wilgoci + karton eksportowy |

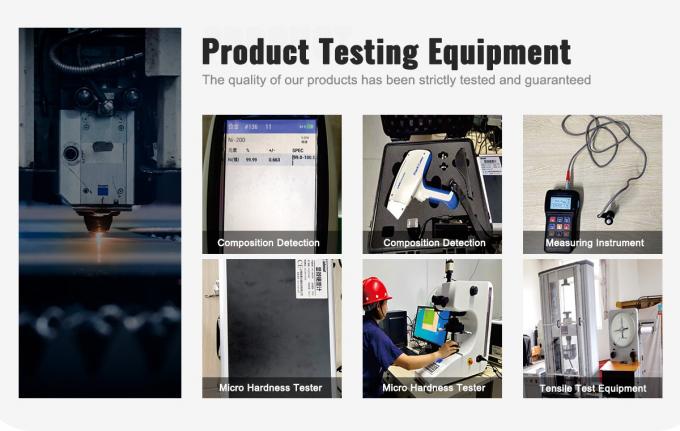

Struktura i skład chemiczny są weryfikowane, a nie zakładane. Każda partia jest testowana pod kątem składu chemicznego zgodnie z limitami gatunku; każda szpula jest mierzona laserowo pod kątem średnicy i owalności z kontrolą powierzchni po wyżarzaniu. Partie są próbkowane pod kątem wytrzymałości na rozciąganie, wydłużenia i twardości, a certyfikat MTC EN 10204 3.1 jest wydawany na żądanie.
Drut jest nawijany na plastikowe szpule pod kontrolowanym napięciem, owinięty folią barierową wilgoci i zapakowany w kartony eksportowe; identyfikatory szpul i numery partii są powiązane z partią produkcyjną. Średnice dostępne w magazynie wysyłane są w ciągu 3–7 dni, niestandardowe rysunki w ciągu 15–25 dni. Darmowe próbki o wadze 0,5 kg są wysyłane w ciągu 3–5 dni.

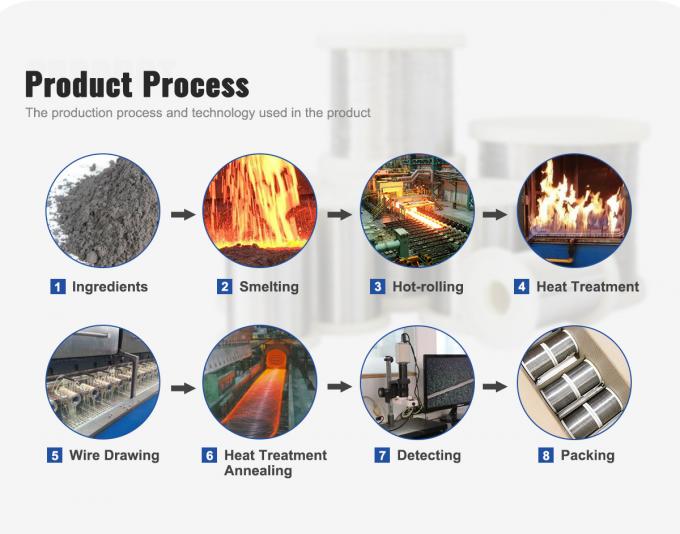

Zrozumienie struktury krystalicznej to początek inżynierii w DLX Alloy. Od 2002 roku nasi metalurdzy kontrolują procesy topienia, walcowania, ciągnięcia i wyżarzania w fabryce o powierzchni 12 000 m² przeznaczonej wyłącznie do produkcji niklu — zarządzając rozmiarem ziarna, hartowaniem i powierzchnią, tak aby sieć FCC dostarczała to, co obiecuje karta katalogowa. Posiadamy certyfikaty ISO9001 i SGS, roczną zdolność produkcyjną 1200 ton, a każda szpula jest identyfikowalna do swojej partii produkcyjnej.
Nikiel FCC odkształca się poprzez 12 systemów poślizgu, zapewniając ≥35% wydłużenia i brak przejścia od plastycznego do kruchego — zgina się, nawija i formuje bez kruchego pękania, nawet w niskich temperaturach.
Tak. Metale FCC zachowują swoją wytrzymałość w temperaturach poniżej zera, w przeciwieństwie do stali BCC — nadaje się do sprzętu związanego z zimnym łańcuchem, LNG i chłodnictwem.
MOQ wynosi 5 kg. Darmowa próbka o wadze 0,5 kg jest dostępna dla gatunków N6 i Ni200; próbki gatunków N4 i Ni201 są płatne i zwracane przy pierwszym zamówieniu powyżej 50 kg.
0,025–10 mm w całej rodzinie czystego niklu; średnice dostępne w magazynie wysyłane są w ciągu 3–7 dni, niestandardowe rysunki w ciągu 15–25 dni.
Tak. Certyfikat MTC EN 10204 3.1 z pełnym składem chemicznym i wynikami badań mechanicznych jest dostępny dla każdej partii.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
