| Nazwa marki: | DLX |
| Numer modelu: | Czysty metal niklu |
| MOQ: | 15 KG |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Możliwość zaopatrzenia: | 500 ton miesięcznie |

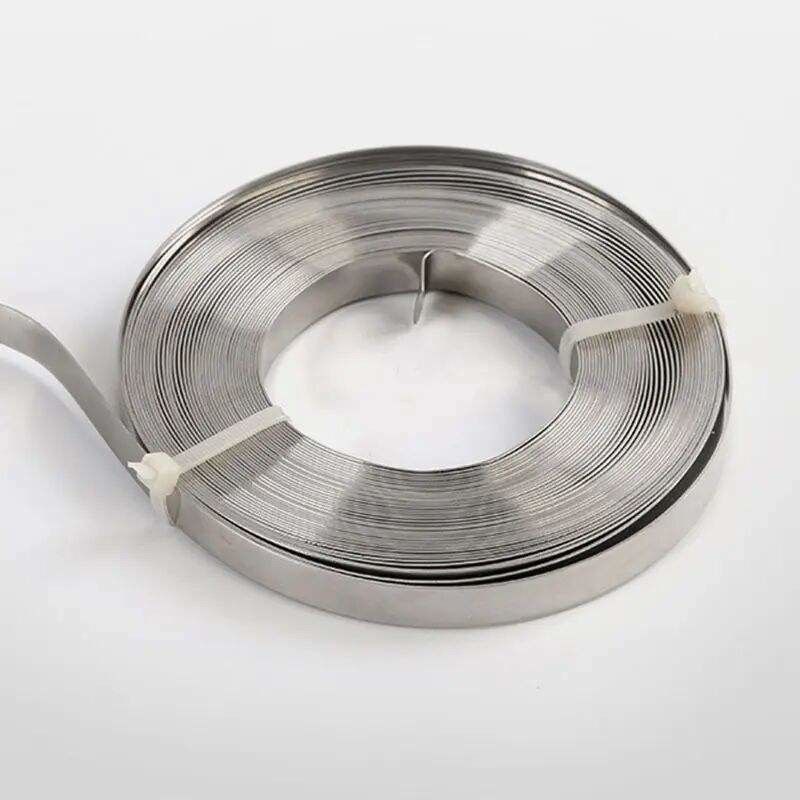

Produkcja pakietów akumulatorów zawodzi po cichu: zaczep, którego grubość waha się o dwie setne milimetra, zmienia energię spawania, rezystancję styku i spójność ogniw w tysiącu zmontowanych pakietów. Tymczasem galwanizowane lub niklowane stalowe złącza korodują na linii spawania pod wpływem oparów elektrolitu, zamieniając 2-centowy komponent w awarię w terenie. Ta taśma z czystego niklu N6 (NP2) / Ni201 jest cięta z tolerancjami klasy akumulatorowej, dzięki czemu prasa do zaczepów, linia spawalnicza i końcowy test impedancji działają na materiale, który zachowuje się identycznie zwoju po zwoju.
| Wymiar | Zakres | Tolerancja |
|---|---|---|
| Grubość | 0,05–0,5 mm | ±0,01 mm (≤0,2 mm) / ±0,02 mm (>0,2 mm) |
| Szerokość | 5–200 mm | ±0,10 mm |
| Wysokość zadziorów (krawędź cięcia) | Właściwości mechaniczne i fizyczne (wyżarzone) | ≤0,03 mm |
| Strzałka ugięcia | Właściwości mechaniczne i fizyczne (wyżarzone) | ≤1 mm/m |
| Waga zwoju | 10–500 kg | na zwój |
Zaczepy akumulatorowe są spawane metodą oporową lub laserową, a strefa wpływu ciepła chwilowo wchodzi w okno precypitacji węglików w zakresie 425–760 °C. Zawartość węgla decyduje o tym, czy ta strefa pozostanie plastyczna w eksploatacji.
| Wartość | Ni200 (UNS N02200) | Ni201 (UNS N02201) | N6 (GB, NP2) |
|---|---|---|---|
| Maks. zawartość węgla | 0,15% | 0,02% | 0,10% |
| Okno starzenia | 425–760 °C | 425–760 °C | 425–760 °C |
| Ryzyko korozji międzykrystalicznej po spawaniu | Wysokie w mediach korozyjnych | Bardzo niskie | Umiarkowane |
| Zalecana eksploatacja | Niespawane, suche, <315 °CSpawane złącza w środowisku elektrolitu > | Ogólne przemysłowe, zoptymalizowane pod kątem kosztów | Dla pakietów 18650 poddawanych cyklom temperaturowym i narażonych na działanie elektrolitu, należy wybrać Ni201 dla spawanych zaczepów; używać N6 tam, gdzie dominuje formowanie i zaginanie, a obciążenie korozyjne jest łagodne. |

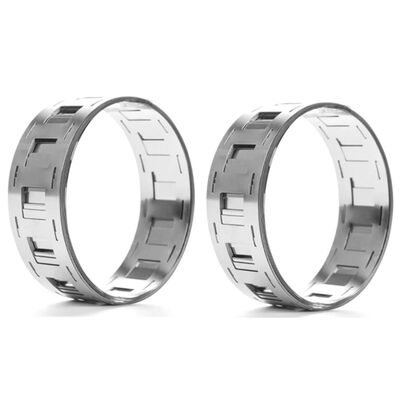

2. Wybór taśmy do ścieżek prądowych pakietów 18650 — Obliczony spadek napięcia
Taśma (g x s)
| Przekrój | Spadek przy 10 A | Spadek przy 20 A | 0,1 * 6 mm |
|---|---|---|---|
| 0,6 mm² | 16 mV | 32 mV | 0,15 * 6 mm |
| 0,9 mm² | 11 mV | 21 mV | 0,2 * 8 mm |
| 1,6 mm² | 6 mV | 12 mV | 0,3 * 8 mm |
| 2,4 mm² | 4 mV | 8 mV | Zasada projektowania zaczepów: utrzymuj spadek napięcia na zaczep poniżej ok. 20 mV przy prądzie szczytowym, aby ograniczyć nagrzewanie rezystancyjne wewnątrz pakietu. Szerokości do 200 mm umożliwiają wykonanie wielogniwowych taśm zbiorczych w jednym kawałku. |
3. Punkty wyjścia parametrów spawania dla zaczepów z czystego niklu
| Parametr (zakres początkowy) | Typowa taśma | Spawanie oporowe punktowe |
|---|---|---|
| 1,5–3,0 kA, siła docisku elektrody 150–300 N, 5–15 ms | 0,1–0,2 mm | Spawanie laserowe |
| 300–800 W, prędkość posuwu 0,5–2 m/min | 0,15–0,3 mm | Spawanie ultradźwiękowe |
| Amplituda 20–40 μm, siła docisku 0,3–0,6 MPa | 0,1–0,3 mm | Wartości są punktami wyjścia w branży; dostarczamy darmowe próbki 0,5 kg, aby można było zablokować parametry na własnej linii produkcyjnej. |
4. Czysty nikiel vs stal niklowana vs miedź-nikiel — Dlaczego metal bazowy ma znaczenie
| Rezystywność w 20 °C | Integralność spawania | Korozja elektrolitu | Czysty nikiel (N6/Ni201) |
|---|---|---|---|
| 0,096 μΩ·m | Homogeniczny, bez warstwy powłoki | Doskonała — stabilna warstwa pasywna | Stal niklowana |
| ok. 0,15 μΩ·m (rdzeń stalowy) | Powłoka odspaja się na krawędzi spawania | Słaba — odsłonięta stal koroduje na krawędziach cięcia | Miedź-nikiel (CuNi) |
| 0,40–0,50 μΩ·m | Wyższa rezystancja, wyższe wejście ciepła | Dobra | Stal platerowana wygrywa pod względem kosztów początkowych i przegrywa pod względem jakości spawania i długoterminowej stabilności impedancji — dwóch parametrów decydujących o niezawodności pakietu akumulatorowego. |
Przewodnik po gatunkach i cenach
| Zawartość Ni | Najlepsze zastosowanie | Cena referencyjna (FOB, USD/kg) | N4 (NP1) |
|---|---|---|---|
| ≥99,9% | Elektronika próżniowa | 420–480 | Ni201 |
| Ni200 | Serwis wysokotemperaturowy | 350–390 | Ni200 |
| Ni+Co | Akumulatorowy, chemiczny | 340–380 | N6 (NP2) |
| ≥99,5% | Korozja przemysłowa | 300–340 | Port FOB w Chinach, w zależności od wielkości i ilości zwoju. Ostateczna wycena według rysunku. |
Skład chemiczny
Pierwiastek (wagowo %)
| N4 | N6 | Ni201 | Ni200 | Ni+Co |
|---|---|---|---|---|
| 99,9 | 99,5 | — | Właściwości mechaniczne i fizyczne (wyżarzone) | Właściwości mechaniczne i fizyczne (wyżarzone) |
| — | Właściwości mechaniczne i fizyczne (wyżarzone) | Właściwości mechaniczne i fizyczne (wyżarzone) | ≥99,2 | C |
| ≤0,01 | ≤0,10 | — | ≤0,15 | Cu |
| ≤0,015 | ≤0,10 | — | Si | Si |
| ≤0,03 | ≤0,10 | — | Fe | Fe |
| ≤0,002 | — | ≤0,35 | Fe | Fe |
| ≤0,04 | ≤0,10 | — | S | S |
| ≤0,001 | ≤0,002 | ≤0,01 | ≤0,10 | ≤0,10 |
| ≤0,001 | ≤0,002 | — | Właściwości mechaniczne i fizyczne (wyżarzone) | Właściwości mechaniczne i fizyczne (wyżarzone) |
| ≤0,01 | ≤0,10 | — | Właściwości mechaniczne i fizyczne (wyżarzone) | Właściwości mechaniczne i fizyczne (wyżarzone) |
| Wartość | Gęstość |
|---|---|
| 8,908 g/cm³ | Temperatura topnienia |
| 1435–1446 °C | Temperatura Curie |
| 358 °C | Wytrzymałość na rozciąganie (wyżarzone) |
| ≥462 MPa | Wydłużenie (wyżarzone) |
| ≥35% | Twardość (wyżarzone) |
| 90–120 HB | Moduł ścinania |
| ok. 76 GPa | Rezystywność elektryczna |
| 0,096 μΩ·m (20 °C) | Przewodność cieplna (Ni200) |
| 70,2 W/m·K | Specyfikacja produktu |
| Szczegół | Forma |
|---|---|
| Zwój cięty / taśma płaska, długości niestandardowe | Wymiary |
| Grubość 0,05–0,5 mm * szerokość 5–200 mm | Wyżarzenie |
| Wyżarzony (M) / półtwardy / twardy, w zależności od procesu formowania | Powierzchnia |
| Jasna lub matowa, olejowana lub sucha | Krawędź |
| Cięta, zadzior ≤0,03 mm | Opakowanie |
| Papier antykorozyjny + bariera wilgoci + paleta ze sklejki | Zapewnienie jakości |
Pakowanie i dostawa
O DLX Alloy
FAQ
P2. Jakie są warunki MOQ i próbek?
P3. Jakie są najciaśniejsze tolerancje cięcia?
P4. Czy dostarczacie certyfikaty materiałowe?
P5. Czy możecie dopasować konkretny układ pakietu 18650?
