Drut termoelementowy PtRh10-Pt typu S o ultra czystości 0,3 mm do pieców przemysłowych

Drut wysokiej czystości typu S (PtRh10-Pt) z precyzyjną średnicą 0,3 mm, przeznaczony do ciągłego pomiaru temperatury w atmosferach utleniających i obojętnych do 1600°C (krótkotrwale do 1700°C). Wyprodukowany metodą topienia indukcyjnego w próżni i precyzyjnego ciągnienia przez mikronarzędzia, aby zapewnić ultra-niskie dryfty termoelektryczne, jednolitą strukturę ziarna i długą żywotność w przemysłowych systemach grzewczych i obróbki termicznej.

Systemy termopar pracujące w ekstremalnie wysokich temperaturach wymagają przewodników z metali szlachetnych, zdolnych do utrzymania integralności sygnału na poziomie mikrovoltów pod wpływem silnego naprężenia termicznego. Nasz drut termoparowy typu S łączy platynę o wysokiej czystości (noga ujemna) ze stopem 90% platyny / 10% rodu (noga dodatnia), wyprodukowany pod ścisłą kontrolą metalurgiczną, aby zapewnić doskonałą dokładność i wytrzymałość mechaniczną w cyklach termicznych.

Dzięki nominalnej średnicy drutu 0,3 mm, produkt ten stanowi optymalny kompromis między szybką reakcją termiczną a wydłużoną żywotnością w środowiskach o wysokiej temperaturze. Każda partia przechodzi wieloetapowe ciągłe wyżarzanie w kontrolowanych atmosferach, aby wyeliminować naprężenia wewnętrzne, zapewnić jednolitą orientację kryształów i zapobiec przedwczesnemu kruchości spowodowanemu utlenianiem granic ziaren.

Wykorzystując wysokiej czystości wlewki macierzyste 99,99% i ultra-czyste topienie w próżni, drut termoparowy typu S o średnicy 0,3 mm zapobiega zanieczyszczeniu śladowymi metalami, zapewniając stałe wyjście SEM i minimalne przesunięcie kalibracji przez tysiące godzin pracy.

Wrodzona chemia metali szlachetnych platyny i rodu zapewnia wyjątkową obojętność chemiczną. Odporna na szybkie utlenianie powierzchniowe, tworzenie się zendry i degradację parową w atmosferach utleniających i obojętnych w temperaturach powyżej 1500°C.

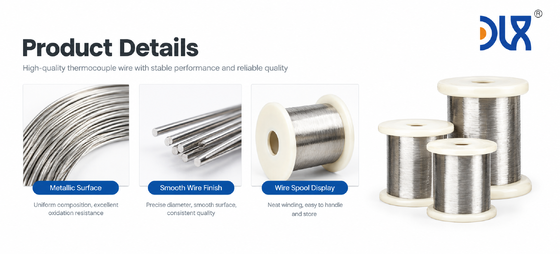

Ciągniony przez specjalistyczne matryce diamentowe, drut osiąga ścisłe tolerancje wymiarowe (±0,003 mm) z gładkim, pozbawionym wad wykończeniem powierzchni, które redukuje gorące punkty i ułatwia bezproblemowy montaż izolatorów ceramicznych.

Kontrolowane wyżarzanie termiczne zapewnia drobną, jednolitą morfologię ziarna, zapewniając doskonałą giętkość do złożonych zespołów sond, jednocześnie opierając się grubieniu ziarna i ugięciu termicznemu w podwyższonych temperaturach pracy.

• Piec przemysłowy i piece do spiekania: Krytyczna regulacja temperatury w zaawansowanej ceramice, wypalaniu materiałów ogniotrwałych konstrukcyjnych i procesach spiekania metalurgii proszków.
• Produkcja szkła i zbiorniki do topienia: Precyzyjne profilowanie termiczne w kanałach szklarskich, tyglach podajników i ciągłych komorach topienia wymagających odporności na odparowanie.
• Przetwarzanie półprzewodników i fotowoltaiki: Precyzyjne profilowanie termiczne w piecach dyfuzyjnych do płytek, reaktorach MOCVD i aparatach do wzrostu kryształów, gdzie wymagane jest zerowe zanieczyszczenie metalami bazowymi.
• Metrologia laboratoryjna i kalibracja pierwotna: Stosowany jako wtórne i robocze wzorce odniesienia do kalibracji termopar z metali bazowych, pirometrów optycznych i analizatorów termicznych.
• Obróbka cieplna w przemyśle lotniczym i metalurgicznym: Niezawodne śledzenie procesów w lutowaniu próżniowym, prasowaniu izostatycznym na gorąco (HIP) i walidacji cykli termicznych superstopów.

DLX specjalizuje się w rozwoju i precyzyjnej obróbce wysokowydajnych materiałów z metali szlachetnych i stopów specjalnych. Wyposażeni w urządzenia do topienia indukcyjnego w próżni, linie do precyzyjnego ciągnienia i kompleksowe laboratoria testowania SEM termoelektrycznych, zapewniamy, że każda partia drutu termoparowego typu S spełnia ścisłe standardy jakości.

• Kontrola czystości z możliwością śledzenia: Pełna weryfikacja spektroskopowa surowców zapewnia czystość platyny surowej 99,99% i dokładną równowagę 10% rodu bez szkodliwych pierwiastków śladowych.
• Pełnozakresowe testowanie SEM termoelektrycznej: Każda cewka przechodzi wielopunktową weryfikację kalibracji w odniesieniu do certyfikowanych standardów referencyjnych, aby zagwarantować liniowość temperatury w stosunku do napięcia.
• Indywidualne wsparcie inżynieryjne: Dostępne w dopasowanych parach termopar, przyciętych na wymiar długościach, konfiguracjach dupleksowych lub niestandardowych wymiarach szpul zgodnie ze specyficznymi wymaganiami producenta OEM i producenta czujników.

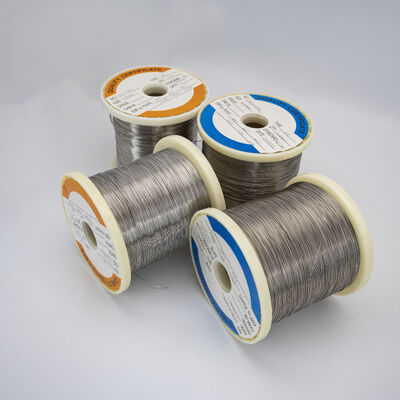

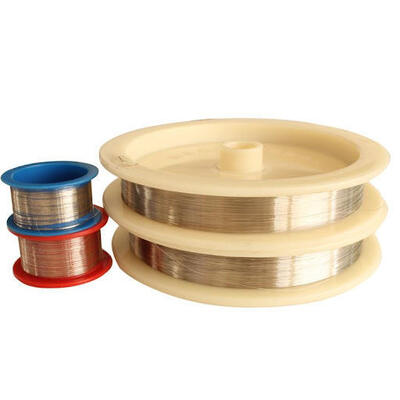

• Opakowanie ochronne klasy eksportowej: Dostarczane na precyzyjnych szpulach o wysokiej wytrzymałości, zapakowane w hermetyczne, odporne na wstrząsy opakowania cleanroom, aby zapobiec deformacji mechanicznej podczas transportu.

Drut typu S najlepiej sprawdza się w atmosferach utleniających, obojętnych i wysokopróżniowych. Nie powinien być narażony na atmosfery redukujące (takie jak wodór lub tlenek węgla) ani pary metali (takie jak cynk, arsen lub siarka) bez nieprzepuszczalnych rurek ceramicznych (np. wysokiej czystości rekrystalizowany tlenek glinu), ponieważ pierwiastki te powodują kruchość platyny.

Średnica 0,3 mm zapewnia idealny kompromis dla czujników pieców wysokotemperaturowych: zapewnia wystarczającą wytrzymałość mechaniczną i żywotność w porównaniu do cienkich drutów 0,2 mm/0,25 mm, jednocześnie znacznie zmniejszając koszt materiału z metali szlachetnych w porównaniu do drutów 0,4 mm lub 0,5 mm.

Należy stosować izolatory ceramiczne z rekrystalizowanego tlenku glinu o wysokiej czystości (minimum 99,5% Al₂O₃) z dwoma lub czterema otworami. Izolatory ceramiczne niższej jakości zawierające tlenki krzemu lub żelaza zanieczyszczą drut platynowy w temperaturach powyżej 1100°C i spowodują poważny dryft sygnału.

Tak. Dostarczamy pojedyncze szpule dodatnie/ujemne, a także precyzyjnie dopasowane pary skalibrowane w celu zagwarantowania dokładnej wartości SEM klasy 1 lub standardowej tolerancji w zamierzonym zakresie temperatury.
