Ultra-drobny drut termoelementowy typu E 0,2 mm do precyzyjnych pomiarów kriogenicznych

Zaprojektowany do krytycznego monitorowania termicznego, nasz drut termoelementowy typu E o wysokiej czułości 0,2 mm zapewnia najwyższe wyjście siły termoelektrycznej spośród standardowych stopów termoelementów z metali nieszlachetnych. Wykonany ze zrównoważonych stopów Chromel (dodatnia gałąź niklowo-chromowa) i Constantan (ujemna gałąź miedziowo-niklowa), ten cienki drut zapewnia wyjątkową rozdzielczość sygnału, szybką reakcję termiczną i długoterminową stabilność sygnału w zakresie temperatur od -200°C do +900°C.

Drut termoelementowy typu E o wysokiej czułości 0,2 mm jest opracowany specjalnie dla inżynierów i producentów czujników wymagających maksymalnego wyjścia siły elektromotorycznej na stopień Celsjusza (około 68 µV/°C w temperaturze 0°C). Ta średnica ultra-cienka zapewnia minimalne odprowadzanie ciepła i szybkie czasy reakcji, co czyni go idealnym do zespołów mikroczujników, badań kriogenicznych, aparatury laboratoryjnej i profilowania termicznego w przemyśle lotniczym.

Wyprodukowane poprzez topienie indukcyjne w próżni, precyzyjne wieloprzejściowe ciągnienie na zimno i ciągłe wyżarzanie jasne, nasze pary stopów typu E wykazują jednolitą spójność metalurgiczną, ścisłe tolerancje średnicy i czyste wykończenia powierzchni bez utleniania powierzchni lub mikropęknięć.

• Najwyższa czułość termoelektryczna (~68 µV/°C)
  Generuje maksymalne wyjście siły elektromotorycznej spośród standardowych termoelementów z metali nieszlachetnych, umożliwiając rozdzielczość poniżej stopnia i doskonały stosunek sygnału do szumu w precyzyjnych przetwornikach sygnałowych.

• Stabilność od kriogenicznej do wysokotemperaturowej (-200°C do +900°C)
  Zapewnia doskonałą liniowość i stabilność chemiczną w systemach kriogenicznych do -200°C, z silną odpornością na utlenianie do +900°C.

• Ultra-cienki kaliber 0,20 mm dla natychmiastowej reakcji termicznej
  Niski profil masy termicznej zapewnia ultra-szybkie czasy reakcji dla mikro-sond, profilowania półprzewodników i kompaktowych zespołów czujników.

• Precyzyjna tolerancja średnicy i jednorodność siły elektromotorycznej
  Ciągnienie na zimno za pomocą diamentów zapewnia ścisłą koncentryczność (±0,004 mm) i jednolitą spójność termoelektryczną, aby zapobiec dryftowi termicznemu.

• Niemagnetyczna para stopów dla integralności sygnału o niskim poziomie szumów
  Zarówno gałęzie Chromel (EP), jak i Constantan (EN) są niemagnetyczne, eliminując szumy EMI w środowiskach przemysłowych i medycznych o dużej gęstości.

• Monitorowanie temperatury ciekłego azotu/helu
• Testowanie systemów nadprzewodzących i kriokomory na próbki biologiczne
• Wysokiej dokładności czujniki kalorymetryczne laboratoryjne

• Czujniki termiczne do testów lotniczych i sond temperatury warstwy granicznej
• Systemy kontroli środowiska kabinowego (ECS)
• Profilowanie komór próżni termicznej komponentów satelitarnych

• Narzędzia do profilowania termicznego chucków wafli
• Precyzyjne komory testowe do wypalania komponentów i testów środowiskowych
• Ultra-szybkie sondy mikro do linii montażowych elektroniki

• Czujniki temperatury do walidacji autoklawów i sterylizacji
• Sondy półek do liofilizacji (suszenia przez zamrażanie) farmaceutycznej
• Pętle sprzężenia zwrotnego temperatury do diagnostyki mikroprzepływów

Jako wiodący chiński producent precyzyjnych stopów oporowych, grzewczych i termoelementowych, DLX posiada zaawansowany zakład produkcyjny z kompleksowym łańcuchem topienia, walcowania na gorąco, ciągnienia na zimno i ciągłego wyżarzania jasnego.

• Ogromna skala produkcji: Wspierany przez zintegrowany zakład o miesięcznej zdolności produkcyjnej przekraczającej 1200 ton metrycznych, zapewniający szybkie terminy realizacji i stabilną ciągłość partii.
• Pełna kontrola jakości z możliwością śledzenia: Każda szpula produkcyjna jest identyfikowalna do pierwotnej topliny VIM (topienie indukcyjne w próżni), wraz ze 100% ciągłym testowaniem iskrowym, monitorowaniem średnicy za pomocą mikrometru laserowego i raportami kalibracji siły termoelektrycznej.
• Dostosowane rozwiązania inżynieryjne: Oferujemy niestandardowe rozmiary szpul (szpule DIN, krążki), niestandardowe powłoki izolacyjne (PTFE, Kapton, włókno szklane) i sparowane konfiguracje drutu duplex zaprojektowane bezpośrednio do specyfikacji technicznych klienta.

Drut typu E zapewnia prawie 50% wyższe wyjście siły elektromotorycznej niż typ K i znacznie wyższe wyjście niż typ J, co czyni go preferowanym wyborem do zastosowań wymagających ekstremalnej czułości, rozdzielczości poniżej stopnia i niezawodności w niskich temperaturach/kriogenicznych. Dodatkowo, typ E jest niemagnetyczny, eliminując zakłócenia pola magnetycznego powszechne w typie J (żelazna gałąź) lub typie K (gałąź Alumel).

Drut typu E doskonale sprawdza się w atmosferach utleniających i obojętnych. W przypadku środowisk próżniowych lub redukcyjnych zaleca się stosowanie osłon ochronnych lub izolacji ceramicznej powyżej 500°C, aby zapobiec selektywnemu utlenianiu stopu gałęzi ujemnej.

Każda cewka główna jest kalibrowana w wielopunktowych kąpielach referencyjnych temperatury i piecach rurowych w odniesieniu do pierwotnych standardów laboratoryjnych. Certyfikaty testów kalibracyjnych szczegółowo opisujące krzywe odchyleń i dokładne wyjście siły elektromotorycznej (w milivoltach) są dostarczane z każdą przesyłką przemysłową.

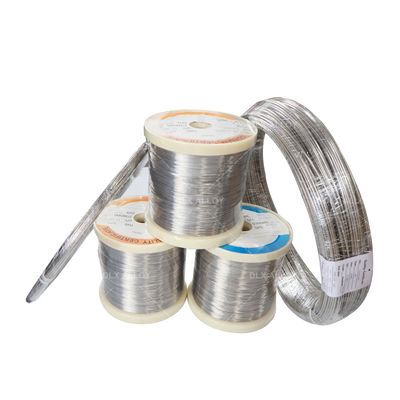

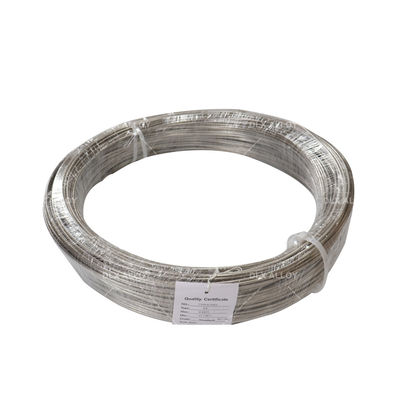

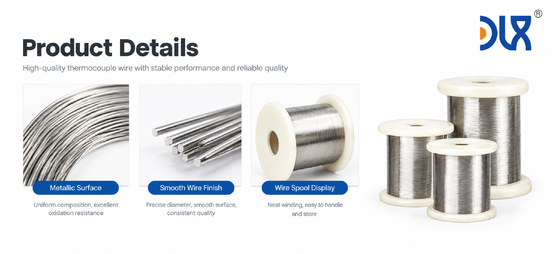

Aby zapobiec zaczepianiu, rozciąganiu lub zarysowaniu powierzchni, drut 0,2 mm jest precyzyjnie nawijany na wyważone plastikowe szpule (takie jak DIN100 lub DIN125), zapakowany w próżniowe opakowanie odporne na wilgoć i wzmocniony w kartony eksportowe lub drewniane skrzynie.
