| Nazwa marki: | DLX |
| Numer modelu: | ni200 Czysty nikiel |
| MOQ: | 5 kg |
| Cena: | 57usd/kg |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Możliwość zaopatrzenia: | 500 ton miesięcznie |
Standardowy pasek niklowy o rozstawie 19,5 mm łączy sąsiednie ogniwa. Działa to w przypadku prostych grup równoległych. Nie działa, gdy konstrukcja pakietu przesuwa ogniwa w naprzemiennych rzędach lub gdy połączenie szeregowe musi przejść przez grupę równoległą, aby dotrzeć do następnego ogniwa w sekwencji. W przypadku tych układów potrzebujesz paska, który obejmuje dwie pozycje ogniw — 34,5 mm od środka do środka — a nie jeden. DLX tłoczy ten szeroki pasek 2P dokładnie według tej geometrii na dedykowanej matrycy progresywnej, z tą samą chemią 99,6% Ni200, powierzchnią hartowaną wodorem i krawędzią bez zadziorów, co nasze produkty o standardowym rozstawie. Jeśli Twoja lista materiałów (BOM) wymaga łącznika 34,5 mm, a Twój obecny dostawca może zaoferować tylko 19 mm lub 20,2 mm, jest to część, która eliminuje ręcznie lutowany drut łączący, którego używałeś jako obejście.
| Gatunek | Zawartość Ni | Najlepszy kontekst użycia | Cena referencyjna (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6% | Standardowy — pakiety konsumenckie, narzędzia elektryczne, e-mobilność wymagająca mostka szeregowego 34,5 mm | 54 – 60 |
| N4 | ≥ 99,9% (Ni+Co) | Premium — pakiety zewnętrzne/morskie, gdzie mostek jest narażony na wilgoć | 62 – 70 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Wysoka temperatura — pakiety szybkiego ładowania, gdzie mostek przenosi wysoki prąd i cykle termiczne | 50 – 57 |
| N6 | ≥ 99,5% (Ni+Co) | Wrażliwy na koszty — magazynowanie stacjonarne w pomieszczeniach z zabezpieczonym prowadzeniem mostka | 38 – 45 |
Ceny FOB Szanghaj, zamówienia 5–500 kg. MOQ: 5 kg. Darmowa próbka (0,5 kg Ni200) do sprawdzenia dopasowania wymiarowego. Rozstaw 34,5 mm to utrzymywana matryca — potwierdź dostępność zapasów przy zapytaniu; jeśli wymagany jest nowy cykl produkcyjny, czas realizacji wynosi 7–10 dni roboczych.
| Element | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Źródło: katalog produktów DLX Alloy. Certyfikat MTC EN 10204 3.1 z pełnym składem dołączonym do każdej przesyłki.
| Właściwość | Wartość | Jednostka |
|---|---|---|
| Wytrzymałość na rozciąganie (Rm) | ≥ 462 | MPa |
| Wydłużenie (A5) | ≥ 35 | % |
| Twardość | 90 – 120 | HB (miękko wyżarzony) |
| Gęstość | 8,908 | g/cm³ |
| Temperatura topnienia | 1435 – 1455 | °C |
| Rezystywność elektryczna (20°C) | 0,096 | μΩ·m |
| Przewodność cieplna | 70,2 | W/m·K |
| Rozpiętość mostka (34,5 mm) | Podwójny odstęp między ogniwami — omija jedną pośrednią pozycję ogniwa | |
| Spawalność punktowa | Doskonała — 8–12 Ws na punkt spawania na kapslach 18650 | |
| Magnetyzm | Ferromagnetyczny | |
Źródło: katalog produktów DLX Alloy. Wartości mechaniczne reprezentatywne dla stanu po wyżarzaniu wodorem.
| Parametr | Standard | Uwagi |
|---|---|---|
| Konfiguracja | 2P | Dwa punkty spawania na złącze |

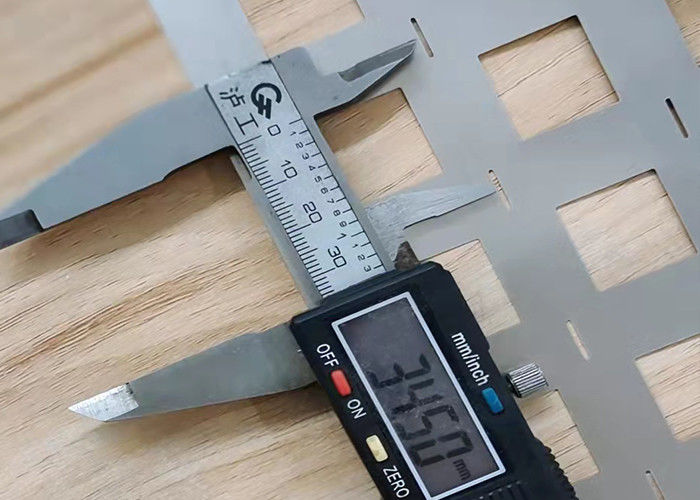

| Odległość rozstawu | 34,5 mm | ±0,05 mm — dwustopniowy mostek szeregowy |
| Materiał | Ni200 (99,6% Ni) | N4, N6, Ni201 na życzenie |
| Grubość paska | 0,10 / 0,15 / 0,20 mm | ±0,01 mm na miernik |
| Powierzchnia | Jasna (wyżarzana H₂) | Wolna od tlenków, gotowa do spawania |
| Krawędź | Bez zadziorów (< 0,01 mm) | Precyzyjne cięcie drutem EDM |
| Kontrola | 100% wyjściowa | Każda szpula zweryfikowana przed pakowaniem |

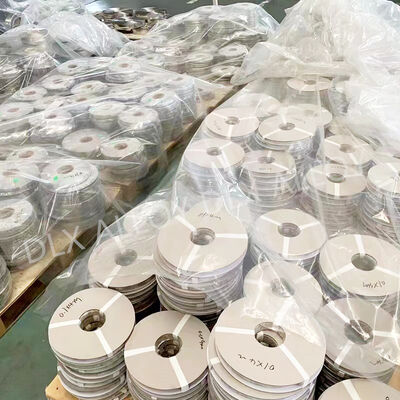

| Opakowanie | Szpula + karton / zwój + worek foliowy | Przekładka z papieru VCI |
| MOQ | 5 kg | Dostępna próbka do sprawdzenia dopasowania |
Zapewnienie jakości — Protokół kontroli szerokiego rozstawuPakowanie i dostawaDostawa: Rozstaw 34,5 mm to utrzymywana matryca — potwierdź zapasy przy zapytaniu. Jeśli są na stanie: 3–7 dni roboczych. Jeśli wymagany jest nowy cykl tłoczenia: 7–10 dni roboczych. Transport lotniczy < 30 kg; transport morski dla towarów luzem. Wyjazd: Szanghaj.
Changzhou DLX Alloy Co., Ltd. nie osiągnęło rozstawu 34,5 mm przypadkowo. Wprowadzono go do naszej biblioteki matryc, ponieważ producent pakietów baterii potrzebował paska, który mógłby przejść z pozycji ogniwa 1 do pozycji ogniwa 3 w przesuniętym układzie 2P — a standardowy pasek 19,5 mm nie był w stanie tego zrobić. Tak powstało większość naszych ponad 2000 matryc specyficznych dla baterii: klient z rzeczywistym problemem montażowym i narzędziownia DLX z możliwością Sodick EDM do wykonania rozwiązania. Od 2002 roku nasz zakład w Changzhou o powierzchni 12 000 m², zajmujący się wyłącznie niklem, działa na zasadzie, że specjalistyczne narzędzia nie są kosztem dodatkowym — są powodem, dla którego klienci wracają. Niezależnie od tego, czy Twój rozstaw wynosi 18,5 mm, 19,0 mm, 19,5 mm, 20,2 mm, 20,5 mm czy 34,5 mm, DLX posiada matrycę, chemię niklu i dyscyplinę kontroli, aby dostarczyć dokładnie to, co określa Twój rysunek. Certyfikat ISO9001, miesięczna zdolność produkcyjna 500 ton.
Rozstaw 34,5 mm jest w przybliżeniu dwukrotnością standardowego rozstawu pojedynczego ogniwa 18,5–19,5 mm. Jest używany, gdy łącznik niklowy musi przejść przez jedną pozycję ogniwa, aby dotrzeć do następnego — zazwyczaj w układach pakietów 2P z przesuniętymi rzędami, połączeniach szeregowych między fizycznie oddzielonymi grupami równoległymi lub konstrukcjach, gdzie między dwoma łączonymi ogniwami znajduje się bariera termiczna lub żebro konstrukcyjne. Zamiast ręcznego lutowania drutu łączącego przez szczelinę, wstępnie uformowany pasek 34,5 mm zapewnia sztywny, powtarzalny mostek z jednolitą jakością spawania na obu końcach.
34,5 mm odpowiada dwóm standardowym średnicom ogniw 18650 (2 * 18,25 mm nominalnie, z uwzględnieniem niewielkiej szczeliny między ogniwami w uchwycie). Ten rozstaw umieszcza zaczepy spawalnicze bezpośrednio na środku ogniwa 1 i ogniwa 3 w układzie liniowym, idealnie omijając ogniwo 2. Jeśli Twój układ wymaga innego dystansu dwustopniowego — na przykład 37 mm dla ogniw 21700 — możemy wykonać niestandardową matrycę. Podaj wymiar od środka do środka, a my potwierdzimy wykonalność w ciągu 24 godzin.
Matryca 34,5 mm jest utrzymywana w naszej bibliotece narzędzi, ale cykle produkcyjne są planowane w zależności od popytu — nie jest to produkt ciągłej produkcji, jak rozstaw 19,5 mm. Jeśli pasek z niedawnego cyklu produkcyjnego jest w magazynie, możemy wysłać w ciągu 3–7 dni roboczych. Jeśli wymagany jest nowy cykl tłoczenia, czas realizacji wynosi 7–10 dni roboczych. Zalecamy potwierdzenie dostępności zapasów przy zapytaniu.
Sam mostek dodaje krótką długość niklowego przewodnika — około 15 mm dłuższego niż standardowe złącze o pojedynczym rozstawie. Przy rezystywności 0,096 μΩ·m i typowym przekroju mostka 0,15 mm * 5 mm, dodaje to około 1,9 miliohmów rezystancji szeregowej — pomijalne w kontekście pakietu baterii, gdzie wewnętrzna rezystancja pojedynczego ogniwa wynosi 20–50 miliohmów. Jakość spawania na zaczepach jest identyczna jak w przypadku paska o standardowym rozstawie, ponieważ geometria zaczepów, materiał i powierzchnia pozostają niezmienione.
Tak. Ta sama matryca tłoczy paski N4, N6, Ni200 i Ni201 — zmienia się tylko cewka wejściowa. Jeśli Twoje mostki szeregowe są narażone na wilgoć morską lub powietrze nasycone solą (częste w pakietach zewnętrznych, gdzie mostek biegnie wzdłuż zewnętrznej części pakietu), N4 o zawartości 99,9% Ni z Fe ≤ 0,04% zapewnia najwyższy margines korozyjności. Określ gatunek przy zapytaniu; czas realizacji pozostaje niezmieniony.
