5s
+1
Submission successful!
|
| Nazwa marki: | DLX |
| Numer modelu: | ni200 Czysty nikiel |
| MOQ: | 5 kg |
| Cena: | 57usd/kg |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Możliwość zaopatrzenia: | 500 ton miesięcznie |
Korozja wewnątrz pakietu baterii nie daje o sobie znać. Taśma stalowa pokryta niklem wygląda dobrze podczas końcowej kontroli jakości — jasna, czysta, przechodząca test ciągłości. Dwanaście miesięcy później, w klimacie przybrzeżnym ze średnią wilgotnością 80%, mikropęknięcia powstałe przy każdym zgrzewie punktowym doprowadziły wilgoć do stalowego rdzenia. Mostki rdzy przechodzą przez zaciski ogniw. Rezystancja wewnętrzna rośnie. BMS się wyłącza. Pakiet wraca na gwarancję. Taśma DLX Ni200 4P eliminuje tę awarię na poziomie materiału: minimum 99,6% niklu, jednolity na całym przekroju, bez stalowego podłoża, które mogłoby korodować. Wytłaczana z rozstawem 19,5 mm, szerokością 49,5 mm dla standardowych układów 18650, wyżarzana wodorowo do jasnego wykończenia, które nie wymaga wstępnego czyszczenia — wystarczy załadować, ustawić i zgrzać.
| Gatunek | Zawartość Ni | Wydajność antykorozyjna | Zalecane środowisko | Cena referencyjna (FOB, USD/kg) |
|---|---|---|---|---|
| N4 | ≥ 99,9% (Ni+Co) | Maksymalna — Fe ≤ 0,04% eliminuje lokalne miejsca inicjacji korozji | Środowisko morskie, przybrzeżne, tropikalne na zewnątrz — całoroczna wilgotność kondensacyjna | 62 – 70 |
| Ni200 | ≥ 99,6% | Doskonała — standard branżowy dla antykorozyjnych połączeń bateryjnych | E-mobilność, sprzęt elektryczny na zewnątrz, wilgotne środowiska wewnętrzne | 54 – 60 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Bardzo dobra — niski poziom węgla do cykli termicznych bez uczulenia | Pakiety szybkiego ładowania, moduły przemysłowe wysokotemperaturowe | 50 – 57 |
| N6 | ≥ 99,5% (Ni+Co) | Dobra — środowiska wewnętrzne/kontrolowany klimat | UPS, magazynowanie energii w pomieszczeniach, klimatyzowane telekomunikacja | 38 – 45 |
Ceny FOB Szanghaj dla zamówień 5–500 kg. Ceny wolumenowe dla umów rocznych. MOQ: 5 kg. Darmowa próbka Ni200 (0,5 kg) do walidacji mgły solnej. Standardowy 4P / 19,5 mm / 49,5 mm w magazynie.
| Pierwiastek | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Źródło: katalog produktów DLX Alloy. MTC EN 10204 3.1 z pełnym składem dołączonym do każdej przesyłki.
| Właściwość | Wartość | Jednostka |
|---|---|---|
| Wytrzymałość na rozciąganie (Rm) | ≥ 462 | MPa |
| Wydłużenie (A5) | ≥ 35 | % |
| Twardość | 90 – 120 | HB (miękko wyżarzany) |
| Gęstość | 8,908 | g/cm³ |
| Temperatura topnienia | 1435 – 1455 | °C |
| Rezystywność elektryczna (20°C) | 0,096 | μΩ·m |
| Przewodność cieplna | 70,2 | W/m·K |
| Odporność na mgłę solną (ASTM B117, 96h) | Zerowa rdza czerwona, zerowe wżery pod powiększeniem 10* — weryfikowane dla każdej partii | |
| Spawalność punktowa | Doskonała — 8–12 Ws, stała średnica ziarna ≥ 1,2 mm | |
| Magnetyzm | Ferromagnetyczny | |
Źródło: katalog produktów DLX Alloy. Dane z testu mgły solnej z wewnętrznej kwalifikacji partii. Pełne MTC z każdą przesyłką.

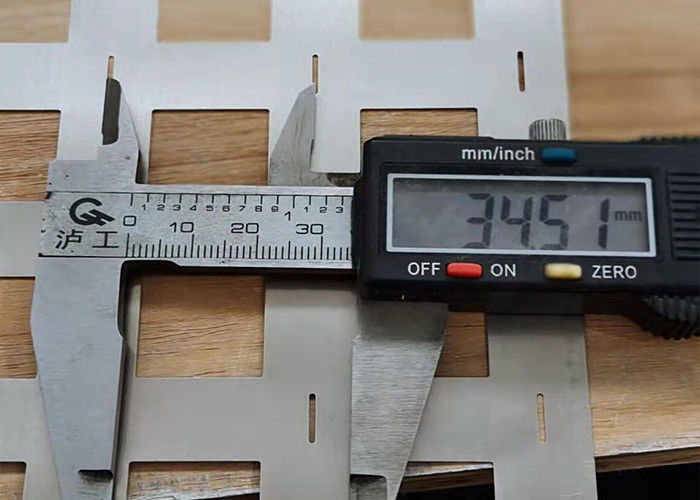

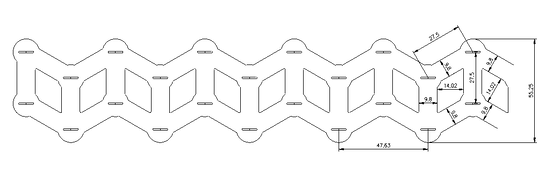

| Parametr | Standard | Uwagi |
|---|---|---|
| Gatunek | Ni200 (99,6% Ni) | N4, N6, Ni201 dostępne na życzenie |
| Konfiguracja | 4P | Cztery ogniwa równolegle na złączu |
| Szerokość całkowita | 49,5 mm | ±0,1 mm; standardowy wymiar 4P |
| Rozstaw | 19,5 mm | ±0,05 mm na wszystkich czterech pozycjach |
| Grubość | 0,10 / 0,15 / 0,20 mm | ±0,01 mm na miernik |
| Powierzchnia | Jasna (wyżarzana w H₂) | Wolna od tlenków, gotowa do spawania |
| Krawędź | Bez zadziorów (< 0,01 mm) | Cięta drutem EDM, bezpieczna dla owijek ogniw |
| Opakowanie | Szpula + karton / krążek + worek foliowy | Przekładka z papieru VCI |
| MOQ | 5 kg | Darmowa próbka 0,5 kg do oceny mgły solnej |
Zapewnienie jakości — Protokół weryfikacji antykorozyjnejPakowanie i dostawaDostawa: 3–7 dni roboczych dla standardowej konfiguracji z magazynu. Transport lotniczy < 30 kg; transport morski dla dużych ilości. Wyjazd: Szanghaj.
Changzhou DLX Alloy Co., Ltd. uważa, że wydajność antykorozyjna powinna być wbudowana w metal, a nie na niego nakładana. Od 2002 roku nasz zakład o powierzchni 12 000 m² zajmujący się wyłącznie niklem w Changzhou produkuje taśmy z czystego niklu — nie stal pokrywaną niklem, nie miedź pokrywaną niklem — dla producentów baterii, których nie stać na awarie polowe związane z korozją. Każda partia produkcyjna jest próbkowana do 96-godzinnej ekspozycji na mgłę solną ASTM B117, z równoległym testem kontrolnym na stali pokrytej niklem, dzięki czemu różnica jest mierzona, a nie zakładana. Ta dyscyplina testowania, w połączeniu z procesami certyfikowanymi ISO9001 i certyfikacją materiałową EN 10204 3.1 na wytop, oznacza, że "antykorozyjny" na naszej etykiecie to zweryfikowana specyfikacja — a nie marketingowy przymiotnik. Obsługujemy ponad 40 krajów z miesięczną zdolnością produkcyjną 500 ton.
Poproś o próbkę i przeprowadź własny test mgły solnej — lub zapoznaj się z naszymi. DLX dołącza wyniki testu mgły solnej ASTM B117 (96 godzin, 5% NaCl, 35°C) dla każdej partii produkcyjnej na życzenie. Przeprowadzamy również kupony kontrolne ze stali pokrytej niklem od komercyjnego dostawcy obok naszych próbek Ni200, dzięki czemu można zobaczyć ilościową różnicę w korozji w identycznych warunkach testowych. Zerowa rdza czerwona na Ni200 po 96 godzinach jest standardem; stal pokryta niklem zazwyczaj wykazuje plamy rdzy w punktach zgrzewu w ciągu 24–48 godzin.
Czysty nikiel w atmosferze morskiej tworzy cienką, przylegającą pasywną warstwę tlenku/wodorotlenku niklu, która jest stabilna chemicznie i samoczynnie ograniczająca — rośnie do kilku nanometrów i zatrzymuje się. W przeciwieństwie do tlenku żelaza (rdzy), który jest porowaty, obszerny i stale się rozprzestrzenia, pasywna warstwa niklu jest gęsta i ochronna. Jest to ten sam mechanizm, który sprawia, że wały śrub napędowych Monel (Ni-Cu) przetrwają dekady w wodzie morskiej. W przypadku pakietów 18650 stosowanych na statkach rybackich, przybrzeżnych wieżach telekomunikacyjnych lub tropikalnych szafach ESS na zewnątrz, taśma z czystego niklu nie będzie rdzewieć.
Tak — pozytywnie. Wyżarzanie wodorowe w temperaturze 850–950°C chemicznie redukuje wszelkie tlenki niklu na powierzchni powstałe podczas walcowania i cięcia z powrotem do czystego niklu metalicznego. Rozkłada również i odparowuje pozostałości organicznych smarów. Rezultatem jest chemicznie czysta, wolna od tlenków powierzchnia, która tworzy swoją naturalną pasywną warstwę równomiernie — bez nierównych plam tlenków, które mogą działać jako lokalne miejsca inicjacji korozji na taśmie nie wyżarzanej.
Dla 95% środowisk pakietów 18650 — w tym e-mobilności na zewnątrz, narzędzi elektrycznych używanych w wilgotnych warunkach i ESS zainstalowanych w pobliżu wybrzeża — Ni200 przy 99,6% Ni zapewnia więcej niż wystarczającą ochronę przed korozją. Przejdź na N4 (99,9% Ni, Fe ≤ 0,04%) tylko wtedy, gdy Twoje pakiety są używane w warunkach ciągłej mgły solnej (na morzu, na statkach morskich, na tropikalnym wybrzeżu bez obudowy) lub jeśli śladowe ilości żelaza są nieakceptowalne dla specyfikacji Twojej aplikacji. Dodatkowa opłata za N4 wynosi około 15–20%.
Tak. Ta sama chemia Ni200 jest dostępna w dowolnej szerokości od 5–240 mm, dowolnej grubości od 0,05–1,0 mm i dowolnym rozstawie z naszej standardowej biblioteki matryc (18,5/19,0/19,5/20,2/20,5 mm) lub wykonana na zamówienie zgodnie z Twoją specyfikacją. Czas realizacji niestandardowego oprzyrządowania wynosi 10–12 dni roboczych za pośrednictwem naszego wewnętrznego warsztatu Sodick EDM. MOQ pozostaje 5 kg, niezależnie od tego, czy wymiary są standardowe, czy niestandardowe.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
