| Nazwa marki: | DLX |
| Numer modelu: | ni200 Czysty nikiel |
| MOQ: | 2 kg |
| Cena: | Zbywalny |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Możliwość zaopatrzenia: | 500 ton miesięcznie |
Pakiet 8P 18650 pobiera duży prąd. Z ośmioma ogniwami równolegle, przepuszczasz 40–80A ciągłego prądu przez jedną płaszczyznę paska w zastosowaniach rowerów elektrycznych i elektronarzędzi. Przy takich prądach, niklowana stalowa łącznica rozwija gorące punkty w ciągu kilku miesięcy — powłoka mikropęka w każdym punkcie spawania, podłoże stalowe utlenia się, rezystancja styku rośnie, a pakiet degraduje. Czysty nikiel o minimalnej zawartości 99,6% tego nie robi. Brak powłoki do awarii, brak podłoża do rdzewienia, brak pełzającej rezystancji do śledzenia multimetrem sześć miesięcy po montażu. DLX tłoczy 8P pasek niklowy z rozstawem 18,5 mm — najciaśniejszym standardowym rozstawem dla ogniw 18650 — w gatunkach N4, N6, Ni200 i Ni201 o grubości 0,1/0,15/0,2 mm. Każdy łącznik na szpulce ma ten sam rozstaw, tę samą powierzchnię i tę samą chemię co pierwszy.
Minimum 99,6% niklu — brak rdzy, brak awarii powłoki, brak dryftu rezystancji
Niklowana stal jest tańsza przy zakupie, ale droższa w całym okresie eksploatacji pakietu. Gdy powłoka mikropęka w każdym punkcie spawania — a tak się stanie — odsłonięta stal rdzewieje, rezystancja styku rośnie, a ogrzewanie I²R przyspiesza degradację. Czysty nikiel o zawartości 99,6% Ni jest tym samym materiałem na całej grubości. Nie ma podłoża do odsłonięcia, nie ma powłoki do awarii i nie ma mechanizmu korozji, który aktywuje się w normalnych warunkach pracy baterii.
Rozstaw 18,5 mm — najciaśniejszy standardowy rozstaw 18650, brak martwego powietrza
Przy rozstawie 18,5 mm od osi do osi, ogniwa znajdują się z prześwitem około 0,5 mm — minimalna szczelina kompatybilna ze standardowymi uchwytami ogniw 18650. Każdy milimetr niepotrzebnego rozstawu dodaje długości pakietu. Dla konfiguracji 8P * 10S, przejście z rozstawu 20,2 mm na 18,5 mm oszczędza ponad 13 mm szerokości pakietu — często różnica między dopasowaniem do standardowej obudowy a płaceniem za niestandardową obudowę.

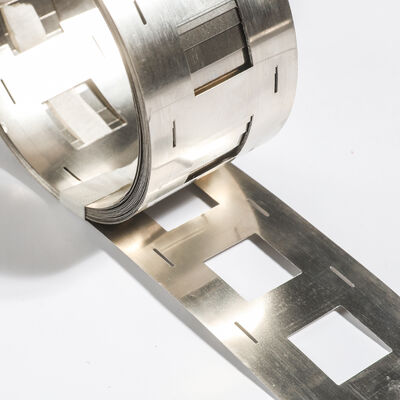

Konfiguracja 8P — wstępnie uformowana, bez ręcznego cięcia ośmiu ogniw na grupę
Budowanie pakietu 8P z indywidualnymi ogniwami oznacza cięcie, pozycjonowanie i spawanie 16 oddzielnych kawałków niklu na grupę szeregową. DLX dostarcza pasek 8P jako jeden wstępnie uformowany element: załóż szpulę, indeksuj pasek i spawa wszystkie osiem ogniw w jednym przejściu. Robocizna na pakiet spada z minut do sekund. Wyrównanie jest powtarzalne, ponieważ geometria paska również jest.
Grubość 0,1 / 0,15 / 0,2 mm — dopasuj prąd bez nadmiernego rozmiaru
Trzy standardowe grubości, każda wyżarzana wodorem do stałej twardości. 0,1 mm dla pakietów poniżej 20A ciągłego. 0,15 mm — koń roboczy przemysłu — obsługuje 20–50A ze standardowymi ustawieniami spawania 8–12 Ws. 0,2 mm dla zastosowań o wysokim poborze prądu 50–80A, gdzie przekrój poprzeczny musi utrzymywać straty I²R poniżej 2% pojemności pakietu. Użycie 0,2 mm tam, gdzie wystarczyłoby 0,15 mm, dodaje niepotrzebnej wagi i trudności w spawaniu — magazynujemy wszystkie trzy, abyś nie musiał iść na kompromis.
Zakład tylko z niklu — czystość na certyfikacie jest prawdziwa
Zakład DLX o powierzchni 12 000 m² przetwarza tylko nikiel i stopy niklu. Żadna stal nierdzewna, miedź ani stal nie są przetwarzane na tej samej linii produkcyjnej. Kiedy specyfikacja paska mówi o minimum 99,6% Ni, odczyt spektrometru OES na Twojej partii potwierdza 99,6% Ni — a nie 99,6% minus to, co pozostało z poprzedniej kampanii. Ta różnica ma znaczenie, gdy pasek przenosi 80A przez pakiet, który objęty jest gwarancją na trzy lata.
| Gatunek | Zawartość Ni | Krawędź korozyjna | Najlepsze zastosowanie w pakiecie | Cena referencyjna (FOB, USD/kg) |
|---|---|---|---|---|
| N4 | Ni+Co ≥ 99,9% | Maksymalna czystość — śladowe Fe ≤ 0,04%. Do pakietów morskich i o wysokiej wilgotności, gdzie jakakolwiek korozja jest zdarzeniem gwarancyjnym. | Pakiety baterii morskich, magazyny energii na zewnątrz, baterie urządzeń medycznych | 60 – 68 |
| Ni201 | Ni ≥ 99,0% (C ≤ 0,02%) | Niski poziom węgla zapobiega atakowi granic ziaren w stałych, podwyższonych temperaturach powyżej 315°C. Do pakietów z szybkim ładowaniem z agresywnym cyklem termicznym. | Pakiety z szybkim ładowaniem o wysokim współczynniku C, moduły EV z aktywnym zarządzaniem termicznym | 46 – 54 |
| Ni200 | Ni ≥ 99,2% | Standardowa ocena 99,6% — punkt odniesienia w branży. Doskonała odporność na korozję we wszystkich normalnych warunkach pracy baterii. | Pakiety rowerów elektrycznych, moduły elektronarzędzi, baterie elektroniki użytkowej | 36 – 42 |
| N6 | Ni+Co ≥ 99,5% | Opłacalna ochrona przed korozją w zastosowaniach wewnętrznych i klimatyzowanych. | Moduły UPS, magazyny energii wewnętrzne, banki baterii słonecznych | 30 – 36 |
Ceny FOB Szanghaj, ważne dla zamówień od 5 do 500 kg. Ceny wolumenowe dla umów rocznych. MOQ: 5 kg. Bezpłatna próbka N6 lub Ni200 (0,5 kg) do oceny. Konfiguracje 1P–8P w magazynie; dostępne rozstawy 18,5 mm, 19 mm, 19,5 mm i 20,2 mm.
| Element | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Źródło: katalog produktów DLX Alloy. MTC EN 10204 3.1 z pełnym składem dołączonym do każdej przesyłki.
| Właściwość | Wartość | Jednostka |
|---|---|---|
| Wytrzymałość na rozciąganie (Rm) | ≥ 462 | MPa |
| Granica plastyczności (Rp0,2) | ~ 170 | MPa |
| Wydłużenie (A5) | ≥ 35 | % |
| Twardość | 90 – 120 | HB (wyżarzony) |
| Gęstość | 8,908 | g/cm³ |
| Temperatura topnienia | 1435 – 1455 | °C |
| Rezystywność elektryczna (20°C) | 0,096 | μΩ·m |
| Przewodność cieplna | 70,2 | W/m·K |
| Odporność na korozję | Doskonała — brak rdzy, brak ataku galwanicznego na połączeniach bimetalicznych, stabilna w środowiskach wilgotnych i morskich | |
| Spawalność punktowa | Doskonała — spójne tworzenie się grudki przy 8–12 Ws na standardowych spawarkach pojemnościowych | |
| Magnetyzm | Ferromagnetyczny | |
Źródło: katalog produktów DLX Alloy. Wartości reprezentatywne dla stanu paska wyżarzonego wodorem.
| Parametr | Zakres standardowy | Uwagi |
|---|---|---|
| Gatunki materiału | N4, N6, Ni200, Ni201 | Tylko czysty nikiel — brak wariantów platerowanych lub powlekanych |
| Rozstaw | 18,5 mm | Tolerancja ±0,05 mm; dostępne również: 19,0, 19,5, 20,2 mm |
| Konfiguracje | 1P – 8P | Wstępnie uformowane, tłoczone progresywnie |
| Grubość paska | 0,10 / 0,15 / 0,20 mm | Tolerancja ±0,01 mm |
| Szerokość paska 8P | ~ 110 mm | Osiem ogniw * rozstaw 18,5 mm = nominalny rozpiętość 129,5 mm |
| Wykończenie krawędzi | Bez zadziorów (cięcie drutem EDM) | Wysokość zadziorów < 0,01 mm |
| Powierzchnia | Jasna, wyżarzana wodorem | Bez tlenków, gotowa do spawania |

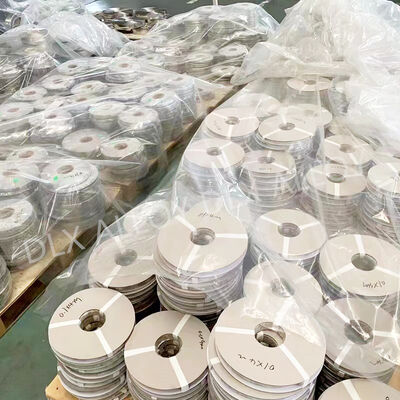

| Opakowanie | Szpula w kartonie / krążek w torebce foliowej | Przekładka z papieru VCI |
| MOQ | 5 kg | Bezpłatna próbka do oceny |
Dostawa: 3–7 dni roboczych po płatności. Transport lotniczy dla < 30 kg; transport morski dla towarów luzem. Wyjazd: Szanghaj.
Changzhou DLX Alloy Co., Ltd. nie tylko twierdzi, że posiada odporność na korozję — testujemy ją. Każda partia produkcyjna paska niklowego jest próbkowana do 96-godzinnej przyspieszonej ekspozycji na mgłę solną (ASTM B117, 5% NaCl). Czysty pasek niklowy musi wykazywać zero czerwonej rdzy i zero widocznych wżerów, aby przejść kontrolę. Uruchamiamy równolegle kupony kontrolne z niklowanej stali jako punkt odniesienia — dzięki czemu nasi klienci widzą ilościowo, między czym wybierają. Ta dyscyplina testowania, w połączeniu z naszym zakładem o powierzchni 12 000 m² zajmującym się tylko niklem i systemem jakości certyfikowanym przez ISO9001 (utworzonym w 2002 r.), oznacza, że właściwość antykorozyjna, którą określasz, jest zweryfikowaną specyfikacją, a nie twierdzeniem marketingowym. Obsługując producentów pakietów baterii w ponad 40 krajach, DLX wysyła 500 ton paska niklowego miesięcznie — każdy krążek poparty MTC EN 10204 3.1 specyficznym dla partii.
P: Dlaczego pasek niklowy 8P jest droższy niż niklowana stal — i czy warto?
Niklowana stal jest o 40–60% tańsza przy zakupie. Koszt pojawia się później: w pakiecie, który jest w użyciu od 12–18 miesięcy, mikropęknięcia powłoki, które tworzą się w każdym punkcie spawania, pozwalają parze elektrolitu i wilgoci z otoczenia dotrzeć do podłoża stalowego. Zaczyna się rdza. Rezystancja styku rośnie z miliomów do dziesiątek miliomów. Ogrzewanie I²R przyspiesza. Pakiet traci pojemność, a w najgorszym przypadku rozwija lokalne gorące punkty, które wyzwalają BMS lub gorzej. Czysty nikiel o zawartości 99,6% Ni nie ma podłoża do odsłonięcia ani powłoki do awarii. Pozostaje przewodzący. Pozostaje połączony. W przypadku pakietów z gwarancją dłuższą niż sześć miesięcy, matematyka przemawia za niklem.
P: Jaka jest praktyczna różnica między rozstawem 18,5 mm a 19 mm?
0,5 mm na ogniwo. W pasku 8P to 3,5 mm na całej szerokości — na tyle mało, że oba rozstawy pasują do standardowych uchwytów ogniw 18650, na tyle dużo, że przyrząd wykonany dla 19 mm nie będzie prawidłowo dopasowany do paska 18,5 mm. Zmierz odległość od osi do osi uchwytu ogniwa lub uchwytu spawalniczego. Ten pomiar to potrzebny rozstaw. Jeśli projektujesz nowy pakiet i przestrzeń jest ograniczona, 18,5 mm jest najbardziej kompaktową standardową opcją.
P: Czy można dostarczyć pasek 8P zarówno w wzorze prostym (typ H), jak i ciągłym (typ U)?
Tak. Wzory typu H (pojedyncze ogniwa połączone kręgosłupem) i typu U (ciągły serpentynowy) są dostępne w konfiguracji 8P. Typ H jest bardziej powszechny w pakietach, gdzie pożądane jest indywidualne bezpiecznikowanie ogniw — wąskie połączenie między zakładką ogniwa a główną szyną działa jako bezpiecznik ofiarny. Typ U zapewnia najniższą możliwą rezystancję dla pakietów o wysokim prądzie, gdzie bezpiecznikowanie jest obsługiwane przez oddzielny obwód BMS. Określ swoje preferencje podczas zapytania.
P: Jak weryfikujecie, że Wasz pasek nie będzie korodował w moim zastosowaniu?
Przeprowadzamy testy mgły solnej neutralnej ASTM B117 na próbkach pasków z każdej partii produkcyjnej: 5% NaCl w temperaturze 35°C przez 96 godzin ciągłych. Kryteria akceptacji: zero czerwonej rdzy, zero widocznych wżerów przy 10* powiększeniu. Jeśli Twoje zastosowanie obejmuje specyficzną chemię elektrolitu lub warunki środowiskowe wykraczające poza standardową mgłę solną, możemy zorganizować testy kuponów korozyjnych specyficzne dla zastosowania. Podaj swój protokół testowy, a wycenimy przebieg walidacji.
P: Jakiej grubości powinienem użyć do pakietu 8P?
W pakiecie 8P osiem równoległych ścieżek prądowych dzieli obciążenie, zmniejszając prąd na pasek w porównaniu do konfiguracji o niższym P. 0,15 mm jest standardową rekomendacją dla większości konstrukcji 18650 8P — niezawodnie spawa się przy 8–12 Ws i obsługuje łączny prąd typowego pakietu 8P. Użyj 0,2 mm, jeśli Twój ciągły prąd rozładowania przekracza 60A na grupę równoległą lub jeśli Twój pakiet doświadcza wstrząsów mechanicznych lub wibracji (elektronarzędzia, moduły EV). Użyj 0,1 mm tylko do zastosowań o niskim prądzie poniżej 15A na grupę, gdzie waga i energia spawania są głównymi ograniczeniami.
