Kabel wysokotemperaturowy Termocouple Kompensacyjny Drut Typ T Termocouple Extension Wire

Kabel wysokotemperaturowy Termocouple Kompensacyjny Drut Typ T Termocouple Extension Wire

• Rozszerzenie termoparówWłókna

Przewód kompensacyjny termoparów typu T to specjalny przewód służący do łączenia termoparów typu T z przyrządami pomiarowymi temperatury.Jest on głównie stosowany do rozszerzania zimnego końca termoaparatu w celu zrekompensowania błędu pomiarowego spowodowanego zmianą temperatury zimnego końcaMa doskonałą wydajność termoelektryczną i stabilność,i mogą utrzymywać takie same właściwości siły termoelektrycznej elektromotywnej jak termopary typu T w określonym zakresie temperatury (np. od -60°C do 260°C).
Przewód kompensacyjny typu T jest zwykle wykonany z materiału stopu miedzi-miedzi-niklu, a istnieje wiele opcji dla warstwy izolacyjnej i materiałów osłonowych, takich jak polichlorek winylu (PV),poliperfluoroetylen propylen (FEP) i rozpuszczalny politetrafluoroetylen (PFA) w celu spełnienia wymagań dotyczących stosowania w różnych środowiskachDo jej popularnych modeli należą TX-G (do użytku ogólnego), TX-H (do użytku ogólnego), TX-GS (do użytku ogólnego precyzyjnego) i TX-HS (do użytku precyzyjnego odpornego na ciepło).
Ta przewód kompensacyjny jest szeroko stosowany w zautomatyzowanym systemie pomiaru temperatury ropy naftowej, chemicznej, metalurgicznej, energetyki elektrycznej i innych gałęziach przemysłu,które mogą skutecznie poprawić dokładność pomiaru temperatury i zapewnić stabilność i niezawodność systemu pomiarowego.

• Termocouple WIry

• Standardy

Szczegółowe parametry drutu termopar

Zakres temperatury roboczej

• Dokładność typu T

Termocouple miedziano-miedziano-niklowe (T-type thermocouple), znane również jako termocouple miedziano-konstantowe, są optymalną niskokosztową termocouple metalową do pomiaru niskich temperatur.Jego elektroda dodatnia (TP) jest czystą miedzią, a jego elektroda ujemna (TN) jest stopem miedzi i niklu, często nazywanym konstantem. Jest kompatybilny z konstantą EN niklu-chromu-konstantu, ale nie z konstantą JN żelaza-konstantu,chociaż oba są nazywane stałymi.
Zakres temperatury pomiarowej termopary miedzi-miedzi-niklu wynosi -200~350°C.

• Cechy

  ---

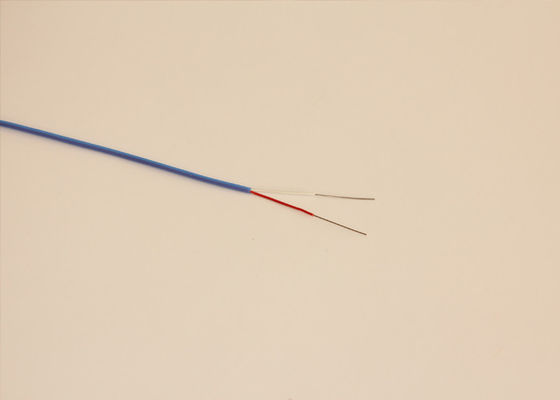

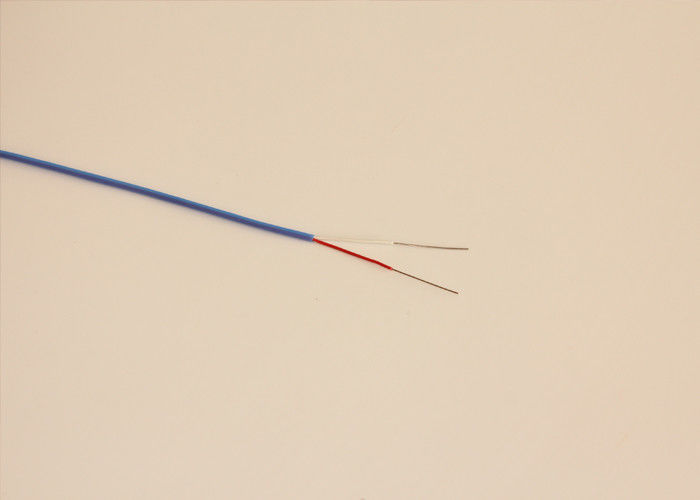

Materiał i konstrukcja: Przewód kompensacyjny typu T jest zazwyczaj wykonany z miedzi (elektrody dodatniej) i stopów miedzi i niklu (elektrody ujemnej),a warstwa izolacyjna jest czerwona (pozytywna elektroda) i biała (negatywna elektroda).
Zakres temperatur: zakres temperatury roboczej drutu kompensacyjnego wynosi od -40°C do 70°C lub 105°C dla zwykłej klasy i od -65°C do 200°C lub 260°C dla klasy odpornej na ciepło.
Poziom dokładności: jest podzielony na klasę zwykłą i klasę precyzyjną, a klasa precyzyjna ma wyższą dokładność pomiaru.
Zdolność przeciwdziałania zakłóceniom: Niektóre przewody kompensacyjne przyjmują konstrukcję osłony, która może skutecznie zmniejszyć zakłócenia elektromagnetyczne.

• Pytania i odpowiedzi

P1: Jaka jest funkcja drutu kompensacyjnego termopary typu T?
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
P2: Z jakiego materiału wykonany jest drut kompensacyjny typu T?
A2: Materiał elektrody dodatniej drutu kompensacyjnego typu T jest miedziana, a materiał elektrody ujemnej jest stopem miedzianiko-niklowym.
P3: Jaki jest zakres temperatur drutu kompensacyjnego typu T?
A3: Zakres temperatury roboczej drutu kompensacyjnego typu T wynosi:
Wartość zwykła: -40°C~70°C lub -40°C~105°C;
Odporność na ciepło: -65°C~200°C lub -65°C~260°C.
