| Nazwa marki: | DLX |
| Numer modelu: | Przedłużacz termopary typu k |
| MOQ: | 5 |
| Warunki płatności: | L/C, T/T, Western Union |
| Możliwość zaopatrzenia: | 300 ton miesięcznie |

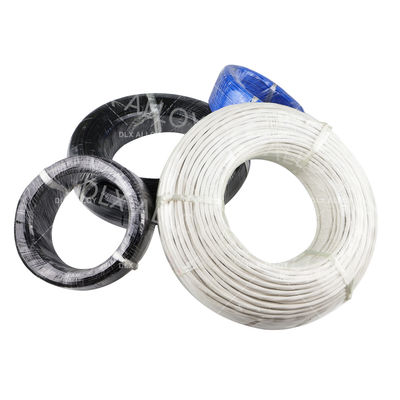

Precyzyjny kabel przedłużający termoelement z izolacją niklowo-chromową i PVC
1. Dobór drutu kompensacyjnego
Drut kompensacyjny musi być dobrany prawidłowo w zależności od typu użytego termoelementu i okoliczności jego zastosowania. Na przykład, należy wybrać drut kompensacyjny dla termoelementu typu K, a zakres temperatury pracy należy dobrać zgodnie z sytuacją użytkowania. Zazwyczaj temperatura robocza kx wynosi od -20 do 100°C, z szerokim zakresem od -25 do 200°C. Błąd poziomu zwykłego wynosi ± 2,5°C, a błąd poziomu precyzyjnego wynosi ± 1,5°C.
2. Połączenie stykowe
Należy starać się, aby dwa styki zacisku termoelementu były jak najbliżej siebie i aby temperatura obu styków była jak najbardziej wyrównana. Temperatura w punkcie połączenia z zaciskiem przyrządu powinna być jak najbardziej wyrównana. Tam, gdzie w szafie przyrządowej znajduje się wentylator, punkt styku powinien być zabezpieczony, aby wentylator nie dmuchał bezpośrednio na punkt styku.
3. Długość użytkowania
Ponieważ sygnał termoelementu jest bardzo niski, na poziomie mikrovoltów, jeśli odległość użytkowania jest zbyt duża, może dojść do tłumienia sygnału i sprzężenia z silnymi zakłóceniami elektrycznymi w otoczeniu, co może spowodować zniekształcenie sygnału termoelementu, prowadząc do niedokładnego pomiaru i kontroli temperatury, a w ciężkich przypadkach do fluktuacji temperatury podczas kontroli.
Zgodnie z naszym doświadczeniem, zazwyczaj lepiej jest kontrolować długość drutu kompensacyjnego termoelementu w granicach 15 metrów. Jeśli przekracza 15 metrów, zaleca się stosowanie przetwornika temperatury do transmisji sygnału. Przetwornik temperatury konwertuje wartość potencjału odpowiadającą temperaturze na prąd stały do transmisji, charakteryzujący się silną odpornością na zakłócenia.
|
Wyposażony w numer podziałki termoelektrycznej |
zwykły(G)
|
żaroodporny(H)
|
||
|
Zwykły
|
Precyzyjny(S)
|
Zwykły
|
Precyzyjny(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norma Europejska Międzynarodowej Komisji Elektrotechnicznej 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unifikacja Rosyjskich Specyfikacji) 3044 |
Zakres temperatury pracy
| Średnica/mm | Długoterminowa temperatura pracy /°C | Krótkoterminowa temperatura pracy /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
