| Nazwa marki: | DLX |
| Numer modelu: | Przedłużacz termopary typu k |
| MOQ: | 5 |
| Warunki płatności: | L/C, T/T, Western Union |
| Możliwość zaopatrzenia: | 300 ton miesięcznie |

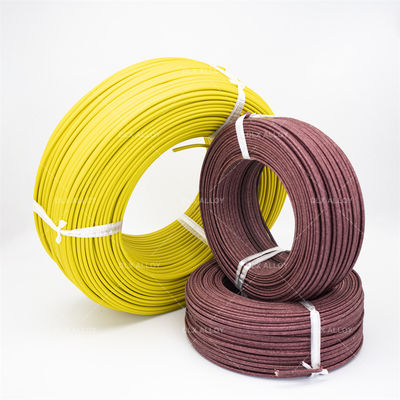

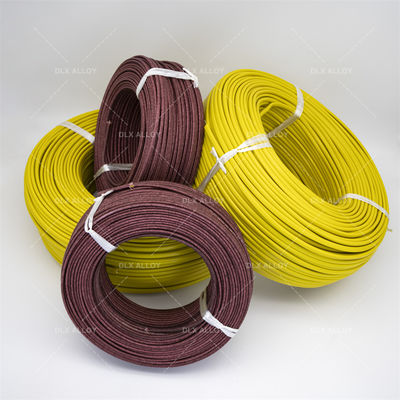

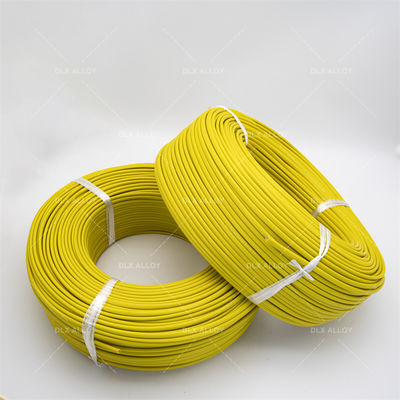

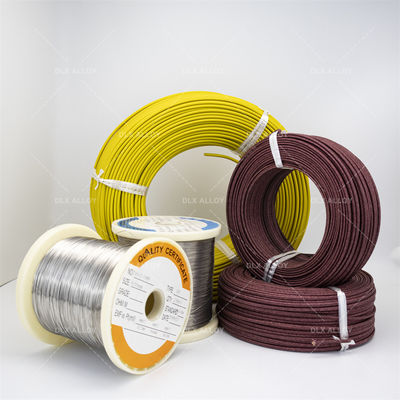

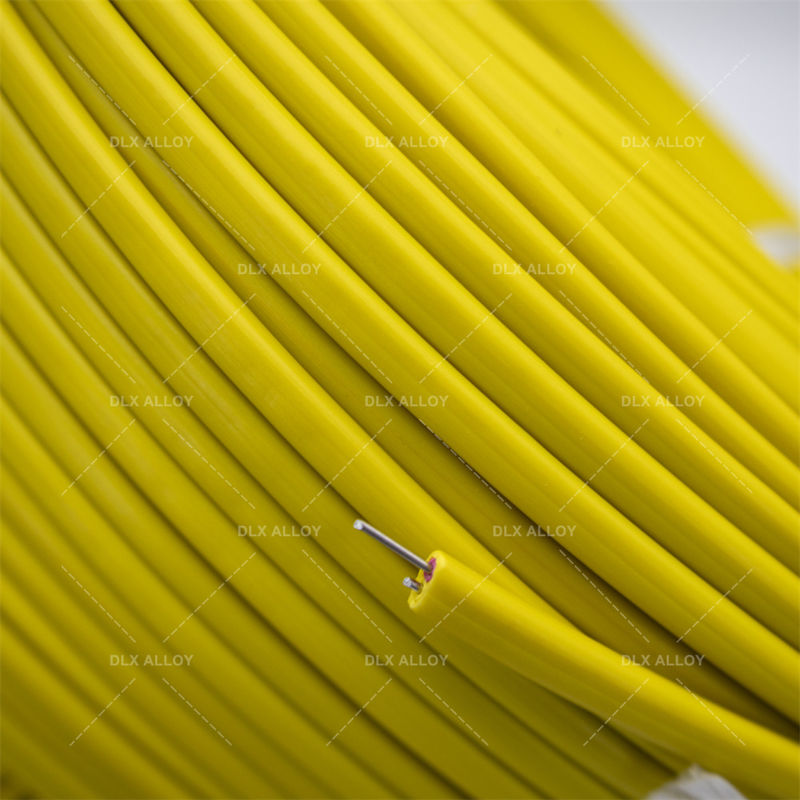

Typ K / J / E / N / T / R / S / B Kabel rozszerzający termopar z osłoną z PVC dla temperatury -20 ~ 100 ° C
Zasada pomiaru temperatury przewodu kompensacyjnego termoparów
Funkcja przewodów kompensacyjnych dla termopartów polega na rozszerzaniu elektrody termoelektrycznej, czyli przesuwaniu zimnego końca termoparty,i połączyć go z instrumentem wyświetlania w celu utworzenia systemu pomiaru temperaturyProdukt jest głównie stosowany w różnych urządzeniach pomiarowych temperatury i został szeroko stosowany w takich sektorach jak ropa naftowa, chemikalia, metalurgia i energia.
Ogólnie rzecz biorąc, termopary mogą znajdować się kilkadziesiąt metrów od termometru,i temperatura na zimnym końcu (wyjściu) termopary różni się od temperatury otoczenia termometru (nawet do kilkudziesięciu stopni).
Jeżeli stosuje się zwykłe druty miedziane, zgodnie z zasadą termoparów połączenie generuje potencjał termoelektryczny, co spowoduje błędy pomiarowe.
Problem spadku napięcia w przewodach dalekobieżnych jest spowodowany wysoką impedancją wejściową termometru,niewielki prąd przesyłowy (poziom mikro A) wytwarzany przez termopar (poziom milivoltów)Jest więc nadajnik termopary, który wprowadza sygnały termopary i wystawia 4-20mA,który umożliwia transmisję na duże odległości bez kompensowania przewodów.
W przypadku zastosowania drutu kompensacyjnego (który musi odpowiadać liczbie stopnia termopary),wykorzystywany materiał metalowy może generować możliwie najmniejszy potencjał termoelektryczny w punkcie okablowania i zminimalizować błędy pomiaru temperatury w miarę możliwościTo znaczy, przenieś zimny koniec termopary do termometru.
|
Wyposażone w termoelektryczny liczby równomiernego stopnia |
powszechne ((G)
|
odporny na ciepło ((H)
|
||
|
Często
|
Dokładność ((S)
|
Często
|
Dokładność ((S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
- Tak.
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
- Tak.
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | B.S. | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (Amerykański Narodowy Instytut Standardów) MC 96.1 | (Europejskie standardy Międzynarodowej Komisji Elektrotechnicznej 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Standardy brytyjskie) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japońskie normy przemysłowe) C 1602 - C 1610 | (Ujednolicenie rosyjskich specyfikacji) 3044 |
Zakres temperatury roboczej
| Średnica/mm | Długotrwała temperatura pracy /oC | Krótki okres temperatury roboczej /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
