| Nazwa marki: | DLX |
| Numer modelu: | Przedłużacz termopary typu k |
| MOQ: | 5 |
| Warunki płatności: | L/C, T/T, Western Union |
| Możliwość zaopatrzenia: | 300 ton miesięcznie |

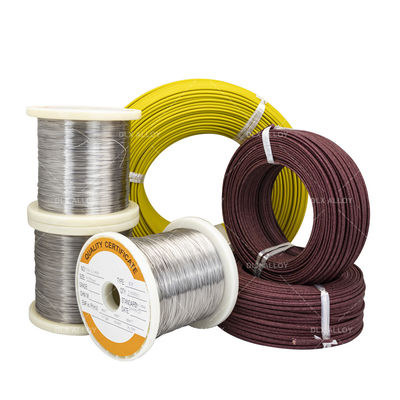

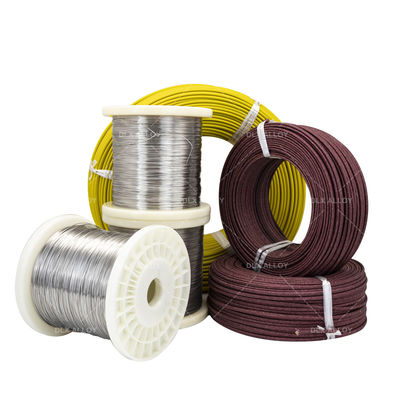

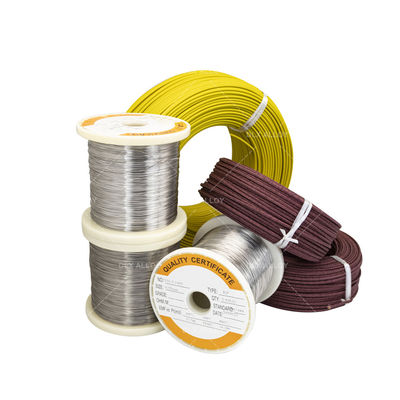

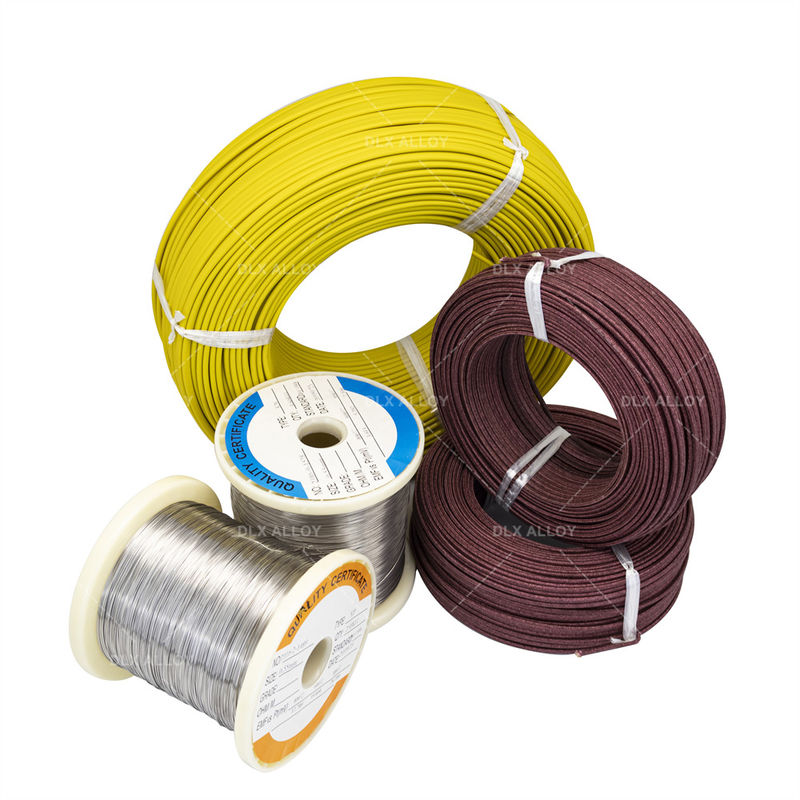

Przewód kompensacyjny typu K do kompensacji temperatury
Modele przewodów kompensacyjnych dzielą się na SC, KC, KX, EX, JX, TX w zależności od rodzaju produktu.
Spośród nich: a) Pierwsza litera modelu odpowiada numerowi podziałki termopary;
b) Litera "X" oznacza przewód kompensacyjny rozszerzony (typ)
c) Litera "C" oznacza przewód kompensacyjny typu kompensacyjnego (typ)
Uwaga: przewody kompensacyjne typu SC mogą być wyposażone w termopary typu R.
Przewód rozszerzający typu K 0,5*2, izolacja czerwono-czarna PVC z płaszczem PVC. Przewodnik jest wykonany z materiału termopary typu K, który jest stopem niklu i chromu z niklem i krzemem lub niklem i aluminium. Konstrukcja jest podobna do kabla instrumentalnego parowego, ale materiał przewodnika jest inny. Termopary są używane w procesach do pomiaru temperatury i są podłączane do pirometrów w celu wskazania i kontroli. Termopara i pirometr są połączone elektrycznie za pomocą przewodów rozszerzających termoparę / przewodów kompensacyjnych termopary. Przewodniki używane do tych przewodów termopar muszą mieć podobne właściwości termoelektryczne (SEM) jak termopara używana do pomiaru temperatury.
Zasadniczo, Drobny przewód termoparowy klasy służy do tworzenia punktów pomiarowych termopar. Jednakże, Przewód rozszerzający termoparę służy jedynie do przedłużenia sygnału termopary od sondy do przyrządu odczytującego. Przewód rozszerzający termoparę jest używany w niższych temperaturach otoczenia. Może przenosić sygnał reprezentujący wyższą temperaturę niż otrzymał od sondy. Jednakże, Przewód rozszerzający termoparę typu K nie może być fizycznie narażony na tak wysoką temperaturę. Przewód termoparowy linkowany może być używany jako przewód rozszerzający, ale przewód rozszerzający nie może być używany jako Elastyczny przewód termoparowy jako punkt pomiarowy. Użyteczna długość tych przewodów różni się w zależności od wielu czynników.
| Kod | Składniki przewodu termopary | |
| +Noga dodatnia | -Noga ujemna | |
| N | Ni-cr-si (NP) | Ni-si-magnez (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Żelazo (JP) | Cu-Ni |
| T | Miedź (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (European Standard by the International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification of the Russian Specifications) 3044 |
Zakres temperatury roboczej
| Średnica/mm | Długotrwała temperatura robocza /ºC | Krótkotrwała temperatura robocza /ºC |
| 0,3 | 700 | 800 |
| 0,5 | 800 | 900 |
| 0,8,1,0 | 900 | 1000 |
| 1,2,1,6 | 1000 | 1100 |
| 2,0,2,5 | 1100 | 1200 |
| 3,2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zakres rozmiarów
Przewód: od 0,12 do 8,0 mm.
Maksymalna ciągła temperatura pracy: do 2300F (1260C)
Użycie krótkoterminowe: 2336F (1280C)
Przewód klasy termopary, od -454 do 2300F (-270 do 1260C)
Przewód rozszerzający, od 32 do 392F (0 do 200C)
