Nikel Chrom Nikel Krzemowy Nikel Aluminiowy Termokopel Kabel Rozszerzający 0,5*2

Kabel przedłużający termopary niklowo-chromowo-niklowo-krzemowo-niklowo-aluminiowy 0,5*2

Przewody kompensacyjne termopar to przewody służące do połączenia termopar z przyrządami pomiarowymi. Ze względu na słaby sygnał napięciowy generowany przez termopary i ich podatność na zmiany temperatury otoczenia, konieczne jest stosowanie przewodów kompensacyjnych termopar do kompensacji temperatury w celu zapewnienia dokładności pomiaru.

Główne funkcje przewodów kompensacyjnych termopar są następujące:

Kompensacja temperatury: Przewody kompensacyjne termopar mogą zapewnić odpowiednią kompensację sygnału napięciowego w zależności od zmian temperatury otoczenia, eliminując wpływ zmian temperatury na wyniki pomiarów.

Ochrona termopar: Przewody kompensacyjne termopar mogą chronić termopary przed uszkodzeniami mechanicznymi, korozją i innymi czynnikami, przedłużając ich żywotność.

Transmisja sygnału: Przewód kompensacyjny termopary może transmitować słaby sygnał napięciowy generowany przez termoparę do przyrządu pomiarowego, umożliwiając dokładny pomiar temperatury.

• Przedłużenie termopary Przewód

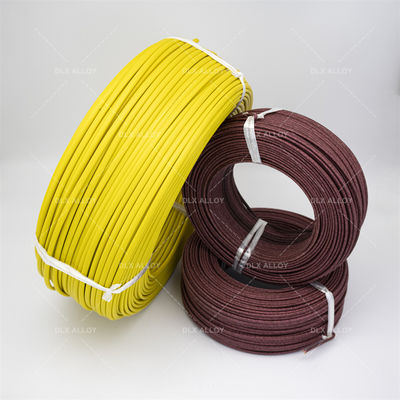

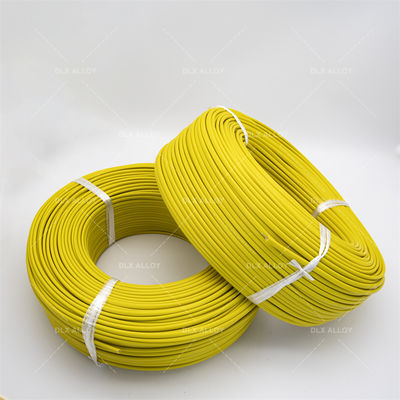

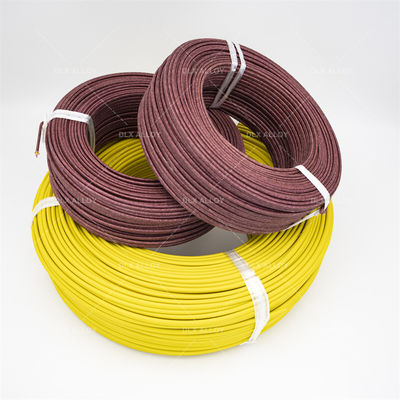

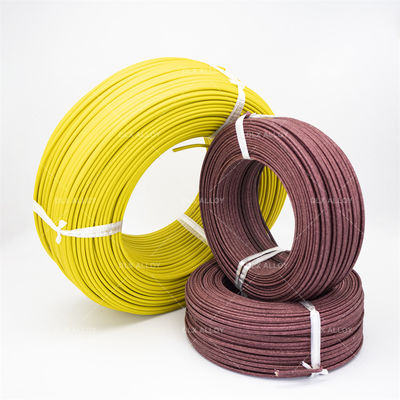

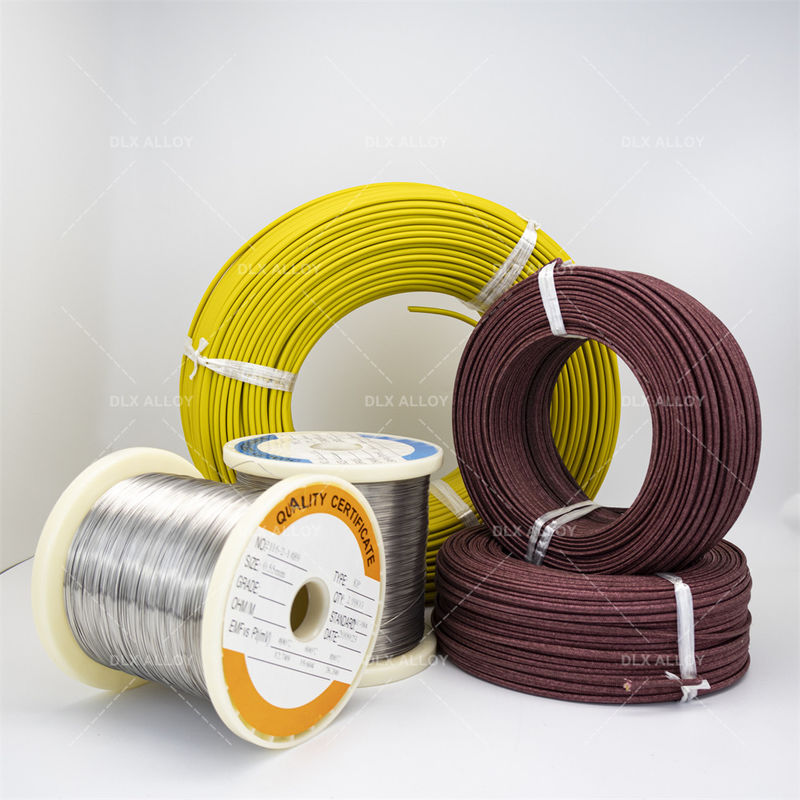

Kabel przedłużający typu K 0,5*2, czerwono-czarny, izolacja PVC z płaszczem PVC. Przewodnik jest wykonany z materiału termopary typu K, który jest niklowo-chromowy z niklowo-krzemowym lub niklowo-aluminiowym. Konstrukcja jest podobna do kabla instrumentalnego parowego, ale materiał przewodnika jest inny. Termopary są używane w procesach do wykrywania temperatury i są podłączane do pirometrów w celu wskazania i kontroli. Termopara i pirometr są elektrycznie połączone za pomocą kabli przedłużających termopary / kabli kompensacyjnych termopar. Przewodniki stosowane w tych kablach termopar muszą mieć podobne właściwości termoelektryczne (SEM) jak termopara używana do wykrywania temperatury.

Zasadniczo, Termopara z cienkiego drutu przewody klasy są używane do tworzenia punktów pomiarowych termopar. Jednakże, Przewód przedłużający termopary służy jedynie do przedłużenia sygnału termopary od sondy do przyrządu odczytującego. Kabel przedłużający termopary jest używany w niższych temperaturach otoczenia. Może przenosić sygnał reprezentujący wyższą temperaturę niż otrzymał od sondy. Jednakże, Przewód przedłużający termopary typu K nie może być fizycznie narażony na tak wysoką temperaturę. Skręcony przewód termopary może być używany jako przewód przedłużający, ale przewód przedłużający nie może być używany jako Elastyczny przewód termopary jako punkt pomiarowy. Użyteczna długość tych przewodów różni się w zależności od wielu czynników.

• Termopara Wprzewód

• ​Normy

Szczegółowe parametry przewodu termopary

Zakres temperatury roboczej

Zakres rozmiarów

Przewód: od 0,12 do 8,0 mm.

• Dokładność typu N (w zależności od tego, co jest większe):

• Maksymalna ciągła temperatura pracy: do 2300F (1260C)

• Użycie krótkoterminowe: 2336F (1280C)

• Przewód klasy termopary, od -454 do 2300F (-270 do 1260C)

• Przewód przedłużający, od 32 do 392F (0 do 200C)
