| Nazwa marki: | DLX |
| Numer modelu: | Przewód termopary typu K MI |
| MOQ: | 50 metrów |
| Warunki płatności: | L/C, T/T, Western Union |
| Możliwość zaopatrzenia: | 300000 metrów miesięcznie |

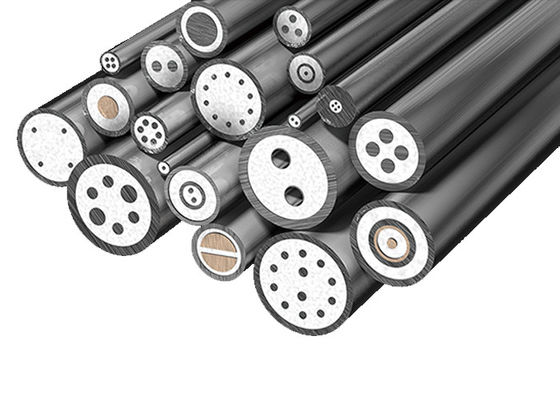

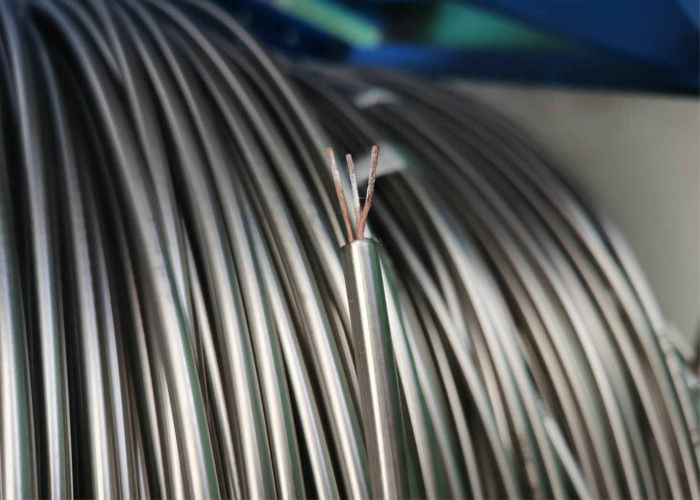

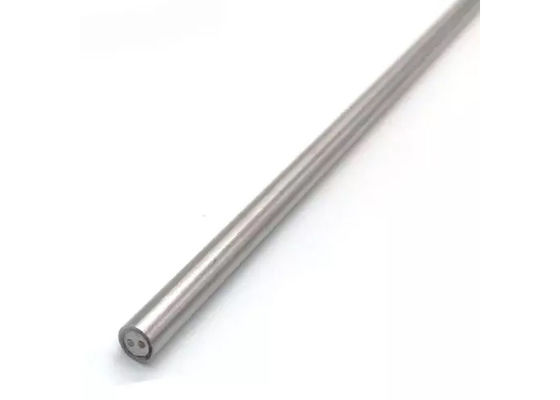

Mineralny izolowany kabel termoelementowy jest izolowany przez Mgo.Kabel izolowany MgO jest dobrym wyborem do produkcji sond wysokotemperaturowych, jest szeroko stosowany w przemyśle. Mineralny izolowany kabel termoelementowy jest odporny na wysokie temperatury, antykorozyjny, antyoksydacyjny, szybka reakcja cieplna.
Mineralny izolowany kabel termoelementowy składa się z dwóch przewodników (czasami nawet czterech lub sześciu) z różnych metali. Przewodniki te są połączone po stronie, na której ma być mierzona temperatura (gorące złącze). Po prawidłowym połączeniu powstaje napięcie, które można odczytać w celu określenia temperatury.
Różne metale są izolowane wysokiej jakości tlenkiem magnezu i pokryte materiałem osłonowym odpornym na korozję, takim jak Inconel lub stal nierdzewna. Termoelementy izolowane mineralnie mogą zapewniać stabilne odczyty pomiaru temperatury
i są często używane do wysokich temperatur (do 1250°C) w niebezpiecznych środowiskach.
| Kod | Składniki przewodów termoelementu | |
| +Noga dodatnia | -Noga ujemna | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnez (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Żelazo (JP) | Cu-Ni |
| T | Miedź (TP) | Cu-Ni |
| B | Platyna Rod-30% | Platyna Rod-6% |
| R | Platyna Rod-13% | Platyna |
| S | Platyna Rod-10% | Platyna |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europejska Norma Międzynarodowej Komisji Elektrotechnicznej 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unifikacja Rosyjskich Specyfikacji) 3044 |
Średnica (mm): 0,5 do 12,7 mm.
| Zewnętrzna osłona (mm) | Średnica drutu rdzeniowego (mm) | Materiał osłony | Długość (m) | |||||
| Nasza średnica. | Grubość ścianki | Typ K, N, E, J, T | Typy S, R, B | Typy K, N | Typy E, J, T | Typy S, R | Typ B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nazwa produktu | kod | typ | materiał osłony | średnica zewnętrzna (mm) | Temperatura |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
